Провера мерача протока ваздуха (VW Lt 2d)

1. Повежите тестер VAG 1551 и, уносом "01" "Електроника мотора", изаберите управљачку јединицу мотора. Мотор би требало да ради у празном ходу. Дисплеј би требало да приказује следеће информације:

• Брза размена података ПОМОЋ
• Функција бројчаника XX

2. Притисните "08" да бисте изабрали функцију "Очитавање блока измерених вредности" и потврдите дугметом "Q". На екрану би требало да се прикажу следеће информације:

• Очитавање блока измерених вредности ПОМОЋ
• Унесите број групе XXX

3. Притисните "0" и "10" да бисте изабрали функцију "Група приказа 10" и притисните "Q". Убрзајте возило у другој брзини, почевши од 1500 обртаја у минути, са потпуно притиснутом папучицом гаса. Притисните PRINT на VAG 1551 тестеру на 3000 обртаја у минути. Папучица гаса треба да буде потпуно притиснута у овом тренутку. Дисплеј би требало да приказује следеће информације:

Очитавање измерене вредности блок 10 → 1320 мг/ход 1027 бар 2150 бар 100%

Подешена вредност се приказује у пољу за приказ 4 (положај папучице гаса).

4. Ако се не постигне наведена вредност, поновите тест и убрзајте возило са потпуно притиснутом папучицом гаса. Дисплеј би требало да приказује следеће информације:

Очитавање измерене вредности блок 10 → 1320 мг/ход 1027 бар 2150 бар 100%

Подешена вредност је приказана у пољу 1 дисплеја: преко 1300 мг/ход (усис ваздуха).

5. Ако се не постигне наведена вредност, замените мерач протока.

6. Ако поље 1 на дисплеју стално приказује вредност од приближно 514 мг/ход, притисните "→".

7. Притисните "06" да бисте изабрали функцију "Брза размена података" и потврдите притиском на дугме "Q".



8. Искључите паљење.

9. Искључите конектор са мерача протока. Укључите паљење.

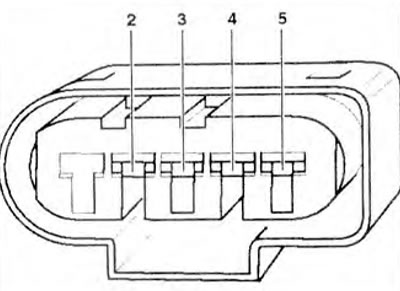

10. Измерите напон између контаката конектора мерача протока ваздуха (слика 4А.18).

Контакти конектора	Наведена вредност
2 + "маса"	Приближан напон батерије
2 + 3
4 + "маса"	Око 5 V
4 + 3
