Провера сензора брзине радилице (VW Lt 2d)

1. Искључите паљење.

2. Искључите конектор ожичења са сензора брзине радилице.

3. Измерите отпор између терминала 2 и 3 конектора (слика 4А.11). Наведена вредност: 1 kΩ.

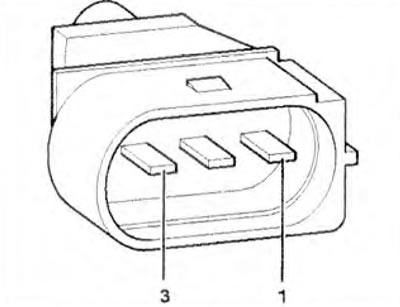

Слика 4А.11. Измерите отпор између терминала 2 и 3 конектора.

4. Ако се подешена вредност не постигне, замените сензор.

5. Ако се достигне наведена вредност, повежите тестер VAG 1598/30 са ожичењем управљачке јединице (слика 4А.10).

6. Проверите жице између тестера и 3-пинског конектора на континуитет (слика 4А.12): контакт 1 + утичница 1/04, контакт 2 + утичница 3/31, контакт 3 + утичница 3/06. Отпор жице: макс. 1,5 Ома.

Оригинал се може наћи на [vwmanual.ru]

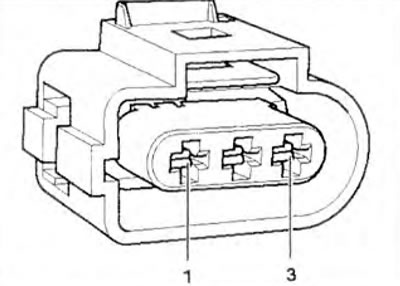

Слика 4А.12. Проверите континуитет жица између тестера и тропинског конектора.

7. Проверите кратки спој жица 3-пинског конектора у складу са шемом ожичења.

Подешена вредност: ∞ Ом.

8. Ако се не постигне наведена вредност, замените управљачку јединицу система убризгавања CDI.
