Провера инјектора (VW Lt 2d)

1. Искључите конектор ожичења са ињектора који се тестира.

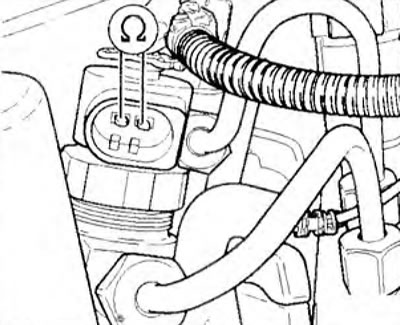

2. Проверите отпор између контаката конектора ожичења млазнице (слика 4А.21).

Подешена вредност: 0,1-0,6 Ома.



3. Ако се не постигне наведена вредност, замените неисправни инјектор.

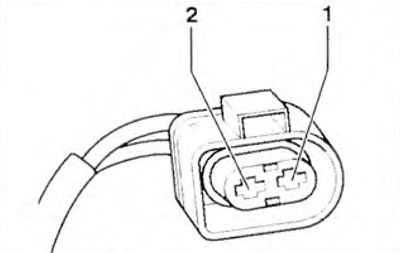

4. Ако се достигне наведена вредност, повежите тестер VAG 1598/30 са кабловским свежњем управљачке јединице мотора. Проверите жице између тестера и конектора да ли постоје континуитети (слика 4А.22):

• цилиндар 1: контакт 1 + утичница 5/05, контакт 2 + утичница 5/04;
• цилиндар 2: контакт 1 + утичница 5/07, контакт 2 + утичница 5/04;
• цилиндар 3: контакт 1 + утичница 5/09, контакт 2 + утичница 5/01;
• цилиндар 4: контакт 1 + утичница 5/03, контакт 2 + утичница 5/01.

5. Проверите жице конектора на кратке спојеве, кратке спојеве са позитивним или негативним терминалима батерије.

Подешена вредност: ∞ Ом.

6. Ако нема кварова у жицама, замените управљачку јединицу система убризгавања CDI.
