Зазори вентила — провера и подешавање (VW Lt 28)

153. Скините поклопац вентила.

154. Зазори вентила се проверавају и подешавају на мотору на нормалној радној температури.

155. Након ремонта главе цилиндра, потребно је подесити зазоре вентила на хладном мотору, а затим их поново проверити и подесити након првих 1000 км пређених километара.

156. Величина зазора се подешава помоћу подлошки за подешавање, које се убацују између одговарајућег брегастог вратила, брегасте осовине и подизачaча.

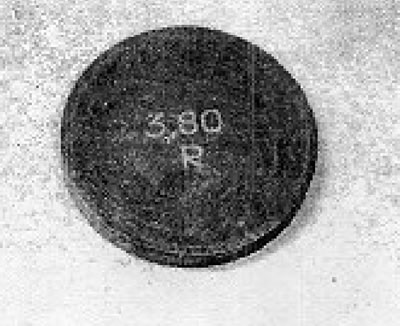

157. Дебљина подлошке је назначена на њеној полеђини (видети фотографију).



158. Проверите да ли су подлошке постављене тако да је нумерисана страна окренута ка потискивачу.

159. Ако су старе подлошке у добром стању, не морају се замењивати након ремонта мотора.

160. Пре монтаже, подмажите радне површине свих делова уљем.

161. Да бисте проверили зазоре вентила, окрените мотор помоћу одвијача уметнутог у отвор у кућишту квачила и ослоњеног на замајац тако да оба брегаста осовина подесивог цилиндра буду окренута нагоре под истим углом.

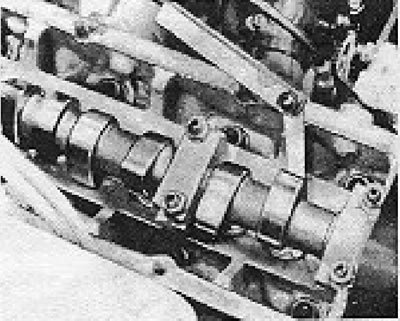

162. Проверите зазор између брегасте осовине и подлошке помоћу мерних пиштоља.





163. Ако размак прелази наведену вредност, мора се урадити следеће.

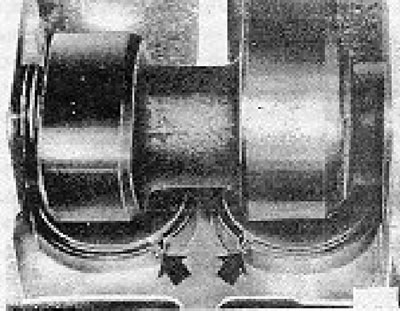

164. Окрените подизач вентила тако да зарези на њиховим ободима буду окренути ка унутра (према свећицама).

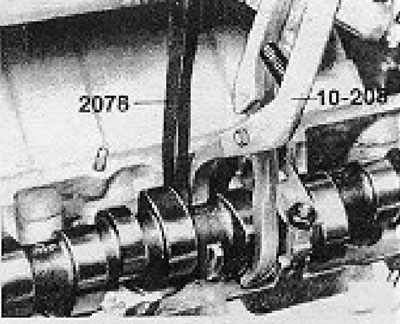

165. Постоје специјални алати који се могу користити за притискање подизача вентила и уклањање подлошки, али можете се снаћи са два одвијача, који би требало да се користе за притискање подизача вентила на супротним ивицама.




166. Биће вам потребан асистент за уклањање и постављање подлошки.

167. Подлошке за подешавање су доступне у различитим дебљинама како би се омогућило правилно подешавање зазора вентила.

168. Проверите и подесите зазоре вентила на преосталим цилиндрима.

169. Када завршите, поново инсталирајте поклопац вентила.
