Провера паралелизма покрета гротла (VW Golf 4)

Провера паралелизма покрета гротла

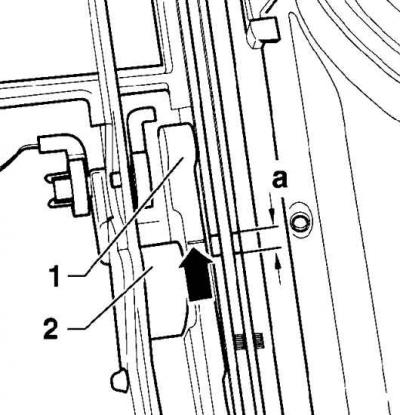

• Стрелица је референтна ознака.
• 1 - полуга за подешавање;
• 2 - контрола бекстејџа;
• а - величина

Испитивање

1. Скините поклопац стакленог отвора.

2. Ознака на ручици за подешавање (1) мора да се налази са обе стране између уреза у вођици кабла (димензија а).

3. Контрола клизача (2) мора бити фиксирана у вођици и не сме се померати руком.

4. У супротном, подесите механизам за паралелно кретање.

Подешавање

1. Подешавање се може извршити само након уклањања погонског механизма кровног отвора и стакленог поклопца кровног отвора.

2. Уклоните погонски механизам кровног отвора.

3. Померите ручицу за подешавање (1) напред тако да задња ознака за подешавање буде центрирана између уреза.

4. У овом положају, инсталирајте механизам за погон отвора. Погонски механизам отвора мора бити у свом првобитном положају.

5. Поставите поклопац стакленог отвора.
