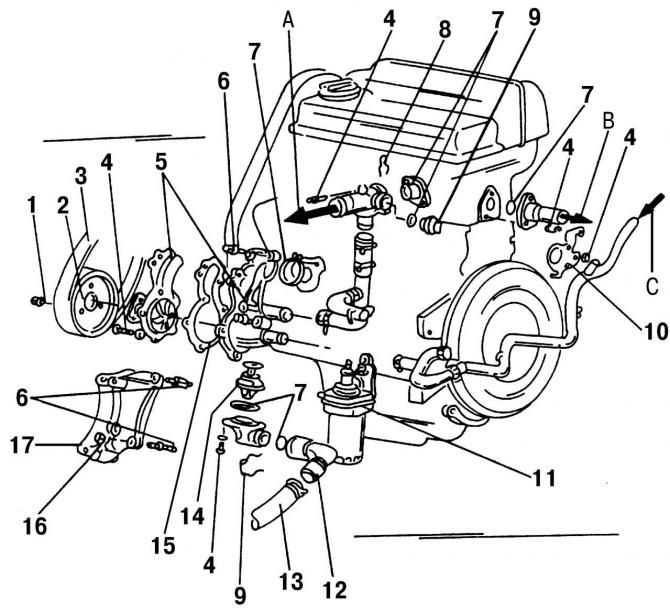

Rysunek 467. Elementy układu chłodzenia zlokalizowane na silniku: 1 - śruba, 20 Nm; 2 - koło pasowe; 3 - pasek klinowy poli; 4 - śruba, 10 Nm; 5 - pompa płynu chłodzącego; 6 - śruba, 20 Nm + 90°; 7 - pierścień uszczelniający; 8 - zacisk; 9 - czujnik temperatury; 10 - uchwyt; 11 - chłodnica oleju; 12 - element łączący; 13 - wąż do dolnej części chłodnicy; 14 - termostat; 15 - uszczelka (zawsze wymieniaj); 16 - nakrętka, 30 Nm; 17 - wspornik; A - do kaloryfera; B - do grzejnika; C - z grzejnika grzejnikowego

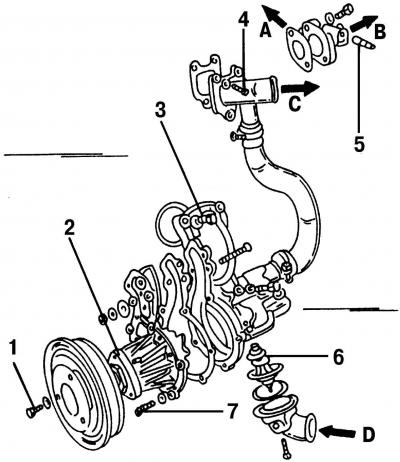

Rysunek 468. Pompa płynu chłodzącego: 1 - śruba, 20 Nm; 2 - pompa płynu chłodzącego; 3 - śruba, 10 Nm; 4 - śruba, 10 Nm; 5 - czujnik temperatury płynu chłodzącego, 7 Nm; 6 - termostat; 7 - śruba, 10 Nm; A - przymocowany do głowicy cylindra; B - do wymiennika ciepła; C - do kaloryfera; D - z kaloryfera
Pompa płynu chłodzącego znajduje się po prawej stronie silnika i jest napędzana paskiem wielorowkowym od wału korbowego silnika (rysunek 467). Na rysunek Pompa 468 pokazana oddzielnie.
Procedura demontażu pompy płynu chłodzącego:
- wyłącz baterię;
- umieścić przód pojazdu na podporach i zdjąć osłonę skrzyni korbowej;
- spuścić płyn chłodzący z układu chłodzenia (patrz paragraf 19.1.1);
- poluzować śruby koła pasowego pompy płynu chłodzącego, gdy pasek jest założony;
- zdejmij pasek wielorowkowy;
- zdejmij koło pasowe pompy płynu chłodzącego;
- odkręcić cztery śruby koła pasowego wału korbowego i zdjąć koło pasowe;
- zdejmij dolną część osłony paska napędowego;
- poluzować opaski zaciskowe węży w miejscu ich połączenia z pompą i odłączyć węże;
- odkręć śruby mocujące pompę i wyjmij pompę z bloku cylindrów. Wyjmij pierścień uszczelniający i sprawdź jego stan. Kolejny pierścień uszczelniający umieszczony jest pomiędzy rurą wlotową pompy a obudową pompy płynu chłodzącego.
Montaż pompy wykonuje się w odwrotnej kolejności. Moment dokręcania śrub pompy i koła pasowego wynosi 20 Nm.
Zamontuj pasek wielorowkowy i wyreguluj jego naciąg zgodnie z opisem w str. 19.3.3.
(Oryginał można zobaczyć na portalu: VWmanual)
Napełnij układ chłodzenia płynem chłodzącym (patrz paragraf 19.1.1).
