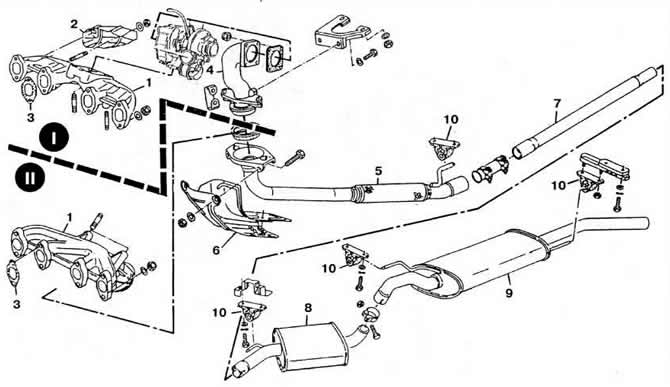

Рис. 3-26. Система выпуска отработавших газов:
I — дизели «RA», «SB», «AAZ»;
II — дизель «1Y».
1 — выпускной коллектор;
2 — теплозащитный экран;
3 — прокладка;
4 — колено;
5 — приемная труба глушителей;
6 — щиток;
7 — промежуточная труба;
8 — передний глушитель;
9 — задний глушитель;
10 — кронштейн крепления.
