Система выпуска отработавших газов — описание конструкции (VW Beetle)

  • Главная
  • Volkswagen
  • Жук
  • Силовой агрегат
  • Выхлопная система
  • Система выпуска отработавших газов — опи…
            0


Система выпуска отработавших газов состоит из глушителя, выхлопной трубы и теплообменника. Отработавшие газы проходят через теплообменник, который нагревает свежий воздух, обогревающий салон автомобиля. Глушитель можно снимать без снятия двигателя. Для снятия теплообменника необходимо предварительно снять двигатель.

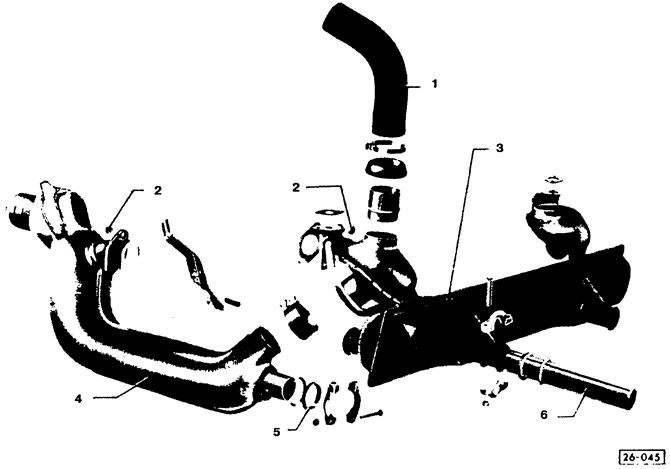

Элементы системы выпуска: 1 - шланг системы отопления и вентиляции; 2 - самоконтрящиеся гайки; 3 - глушитель; 4 - теплообменник (проверить тепловую заслонку на легкость хода); 5 - уплотнительное кольцо (заменить); 6 - выхлопная труба (соблюдать глубину посадки)

Эта статья доступна на английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском
Текст был проверен: Колесников Артем
