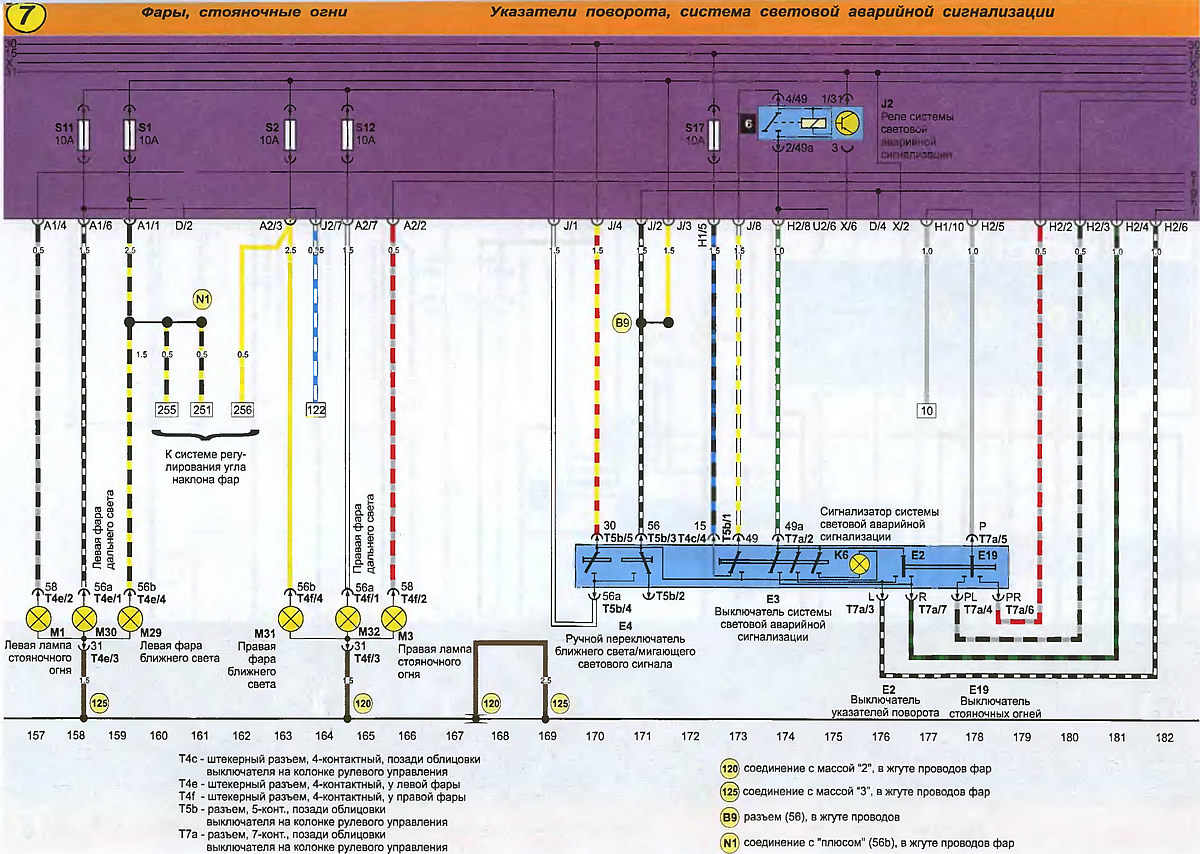

Фонари, стояночные огни, указатели поворота
Т4c - штекерный разъем, 4-контактный, позади облицовки выключателя на колонке рулевого управления
Т4e - штекерный разъем, 4-контактный, у левой фары
T4f - штекерный разъем, 4-контактный, у правой фары
Т5b - разъем, 5-конт., позади облицовки выключателя на колонке рулевого управления
Т7a - разъем, 7-конт., позади облицовки выключателя на колонке рулевого управления
(120) соединение с массой "2", в жгуте проводов фар
Оригинал можно увидеть на портале VWManual
(125) соединение с массой "3", в жгуте проводов фар
(B9) разъем в жгуте проводов
(N1) соединение с "плюсом" в жгуте проводов фар
