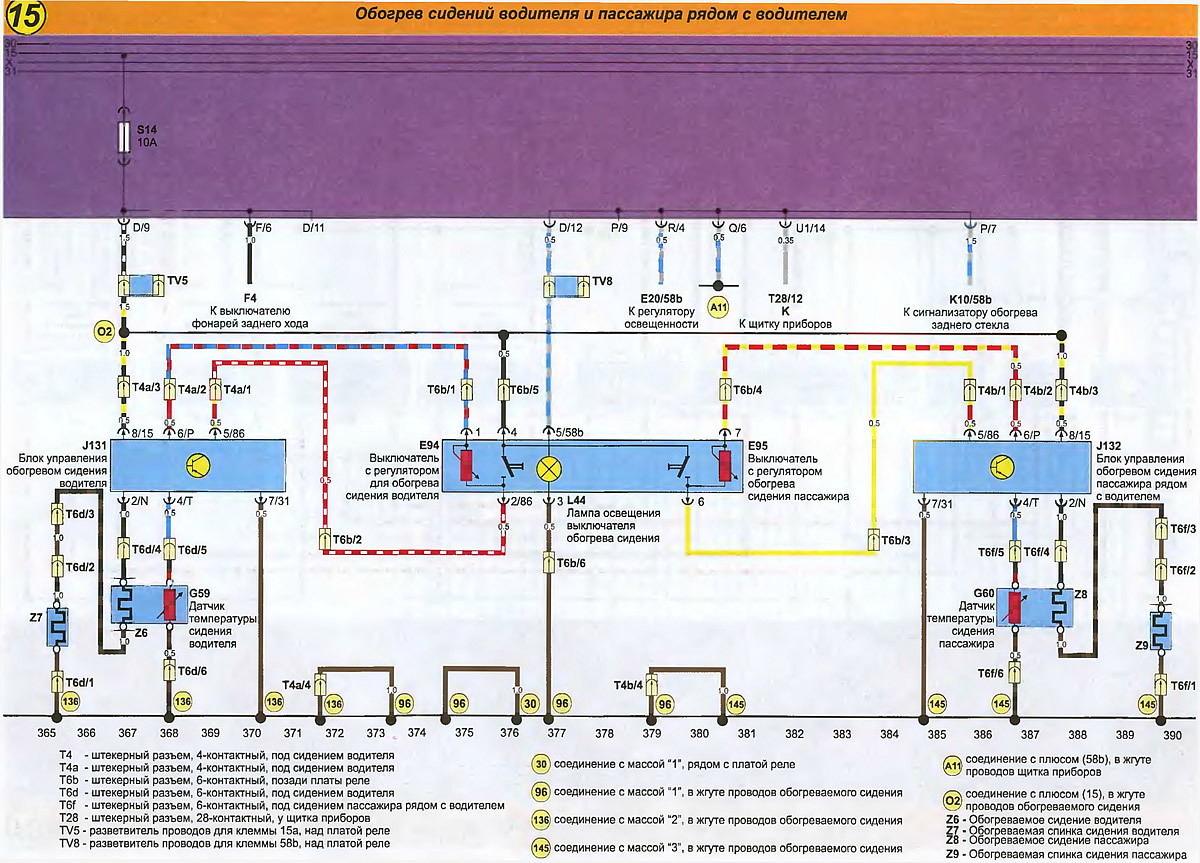

Обогрев сидений водителя и пассажира рядом с водителем
Т4 - штекерный разъем, 4-контактный, под сидением водителя
Т4a - штекерный разъем, 4-контактный, под сидением водителя
Т6b - штекерный разъем, 6-контактный, позади платы реле
T6d - штекерный разъем, 6-контактный, под сидением водителя
T6f - штекерный разъем, 6-контактный, под сидением пассажира рядом с водителем
Т28 - штекерный разъем, 28-контактный, у щитка приборов
TV5 - разветвитель проводов для клеммы 15а, над платой реле
TV8 - разветвитель проводов для клеммы 58b, над платой реле
(30) соединение с массой "1", рядом с платой реле
(96) соединение с массой "1", в жгуте проводов обогреваемого сидения
(136) соединение с массой "2", в жгуте проводов обогреваемого сидения
(145) соединение с массой "3", в жгуте проводов обогреваемого сидения
(A11) соединение с плюсом (58b), в жгуте проводов щитка приборов
(O2) соединение с плюсом (15), в жгуте проводов обогреваемого сидения
Z6 - Обогреваемое сидение водителя
Z7 - Обогреваемая спинка сидения водителя
Статья размещена на портале [VWmanual.ru]
Z8 - Обогреваемое сидение пассажира
Z9 - Обогреваемая спинка сидения пассажира
