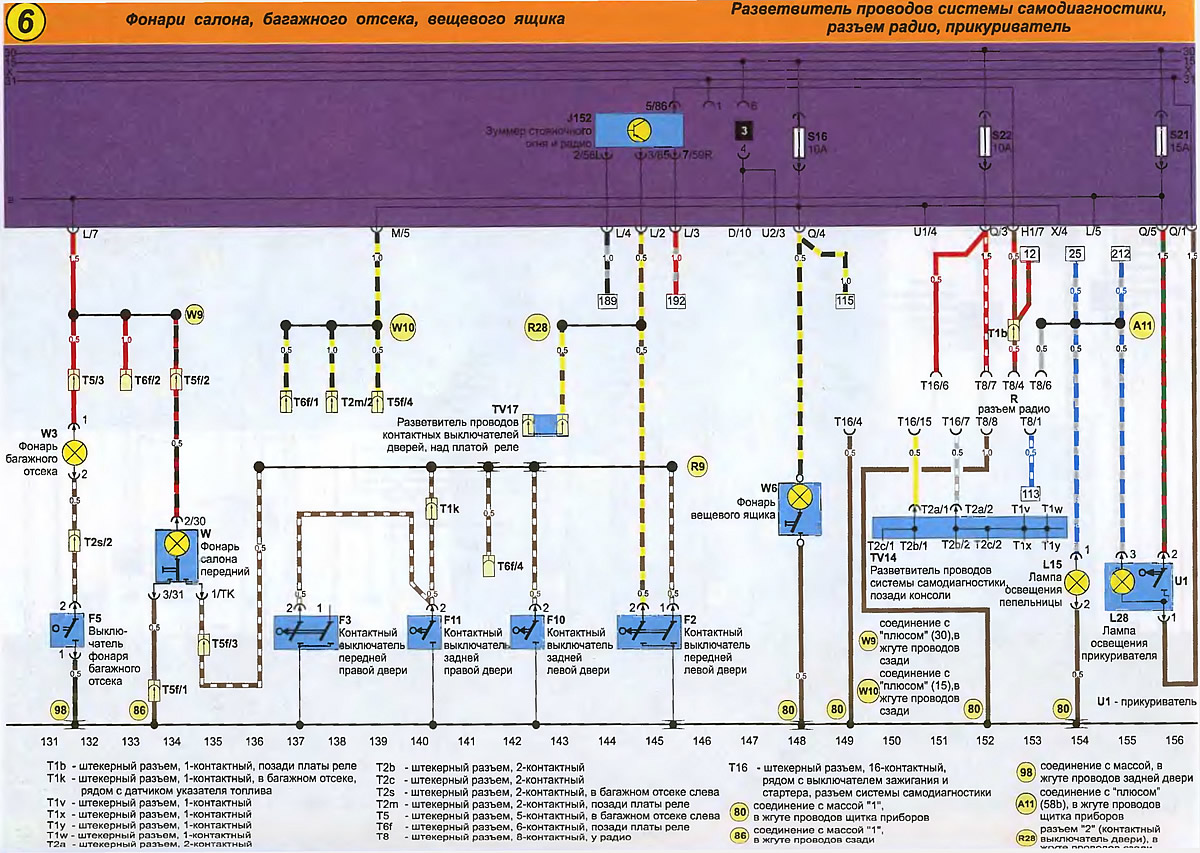

Фонари салона, багажного отсека, вещевого ящика
Т1b - штекерный разъем, 1-контактный, позади платы реле
Т1k - штекерный разъем, 1-контактный, в багажном отсеке, рядом с датчиком указателя топлива
T1v - штекерный разъем, 1-контактный
Т1x - штекерный разъем, 1-контактный
Т1y - штекерный разъем, 1-контактный
T1w - штекерный разъем, 1-контактный
Т2a - штекерный разъем. 2-контактный
Т2b - штекерный разъем, 2-контактный
Т2c - штекерный разъем, 2-контактный
T2s - штекерный разъем, 2-контактный, в багажном отсеке слева
Т2m - штекерный разъем, 2-контактный, позади платы реле
Т5 - штекерный разъем, 5-контактный, в багажном отсеке слева
T6f - штекерный разъем, 6-контактный, позади платы реле
Т8 - штекерный разъем, 8-контактмый, у радио
T16 - штекерный разъем, 16-контактный, рядом с выключателем зажигания и стартера, разъем системы самодиагностики
(80) соединение с массой "1", в жгуте проводов щитка приборов
(86) соединение с массой "1", в жгуте проводов сзади
(98) соединение с массой, в жгуте проводов задней двери
(A11) соединение с "плюсом" (58b), в жгуте проводов щитка приборов
(R28) разъем "2" (контактный выключатель двери), в жгуте проводов связи
