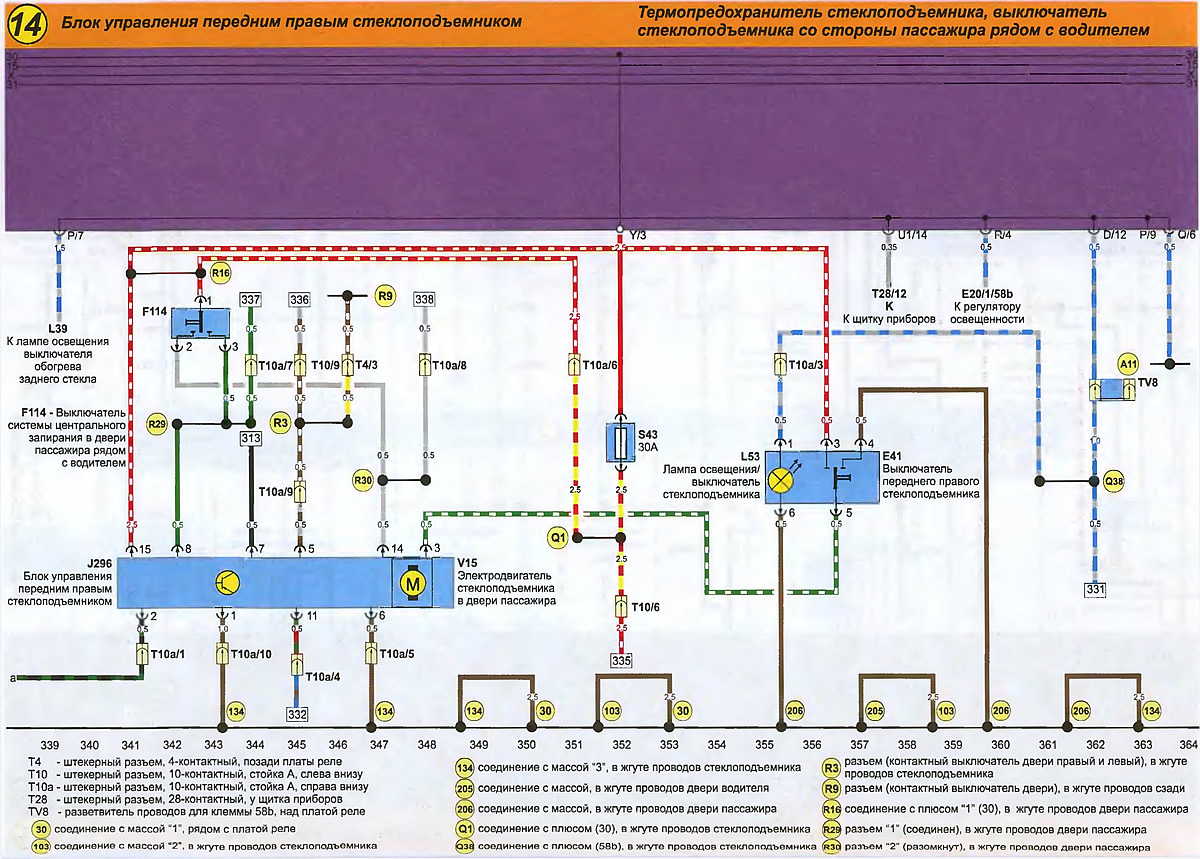

Термопредохранитель стеклоподъемника, выключатель стеклоподъемника
Т4 - штекерный разъем, 4-контактный, позади платы реле
Т10 - штекерный разъем, 10-контактный, стойка А, слева внизу
Т10а - штекерный разъем, 10-контактный, стойка А, справа внизу
Т28 - штекерный разъем, 28-контактный, у щитка приборов
TV8 - разветвитель проводов для клеммы 58b, над платой реле
(30) соединение с массой "1", рядом с платой реле
(103) соединение с массой "2", в жгуте проводов стеклоподъемника
(134) соединение с массой "3", в жгуте проводов стеклоподъемника
(205) соединение с массой, в жгуте проводов двери водителя
(206) соединение с массой, в жгуте проводов двери пассажира
(Q1) соединение с плюсом (30), в жгуте проводов стеклоподъемника
(Q38) соединение с плюсом (58b), в жгуте проводов стеклоподъемника
(R3) разъем (контактный выключатель двери правый и левый), в жгуте проводов стеклоподъемника
(R9) разъем (контактный выключатель двери), в жгуте проводов сзади
(R16) соединение с плюсом "1" (30), в жгуте проводов двери пассажира
(R29) разъем "1" (соединен), в жгуте проводов двери пассажира
(R30) разъем "2" (разомкнут), в жгуте проводов двери пассажира
