Демонтаж
Снять облицовку дверей, см. выше.

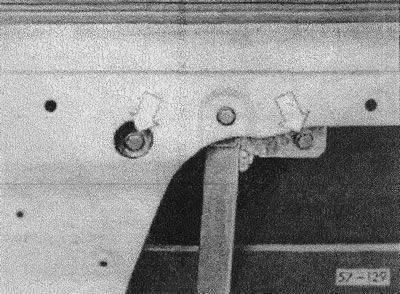

Опустить окно. Открутить окно от стеклоподъемника, см. рис. 57-129.
При ручном управлении:

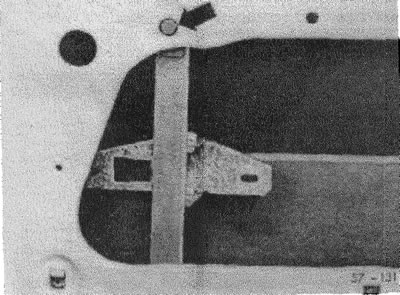

(57-131) выкрутить шестигранный болт (стрелка) стеклоподъемника. Перед этим очертить чертилкой контур подкладной шайбы.

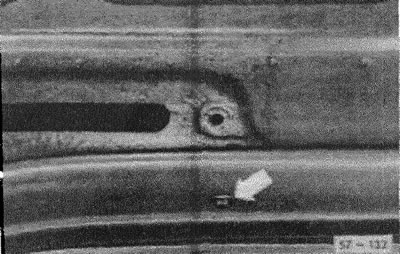

(57-132) выкрутить шестигранный болт на нижнем канте двери. Перед этим очертить подкладную шайбу.
(57-133) снять уплотнение рукоятки стеклоподъемника.
Выкрутить два шестигранных болта (стрелка). Перед этим очертить обе подкладные шайбы.

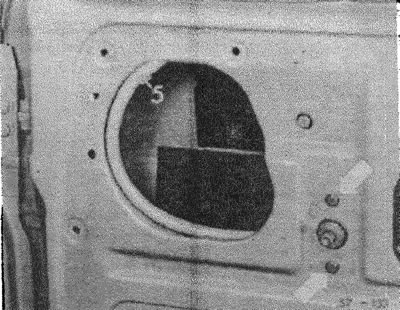

Отогнуть пластинку 5 и вытащить стеклоподъемник.
При электрическом управлении:
Снять соединительный кабель.
Стекло поднять до самого верха и закрепить в этом положение например, с помощью деревянных клиньев.

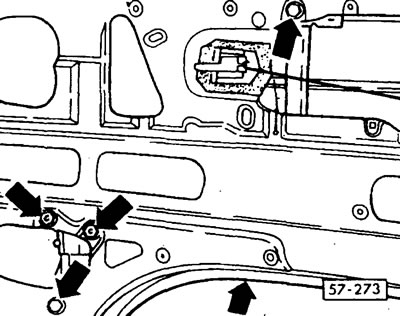

(57-273) открутить мотор стеклоподъемника, 3 болта и 2 гайки
Осторожно вытащить мотор вместе с ведущей планкой через вырез в двери. Быть в защитных перчатках!
Внимание! Не сгибать пластмассовые направляющие тяг двигателя!
Установка
При ручном управлении:
Ввести стеклоподъемник.
Прикрутить стеклоподъемник двумя болтами к рукоятке и двумя болтами к двери.
Выправить стеклоподъемник. Ориентироваться на обрисованные при демонтаже контуры подкладных шайб. Прикрутить стеклоподъемник.
Загнуть планку по дверному вырезу.
Сдвинуть стекло вниз и слегка прикрепить к стеклоподъемнику.
Поднять стекло с помощью ручки, чтобы отъюстировать его оправой и уплотнением окна.
Несколько опустить стекло и прикрутить его через монтажные отверстия к стеклоподъемнику, см. выше.
Попробовать поднимать и опускать стекло. Если оно ходит тяжело, открутить стекло от стеклоподъемника, выправить и снова прикрутить.
Установить уплотнение ручки стеклоподъемника.
Установить облицовку дверей, см. выше.
При электрическом управлении:

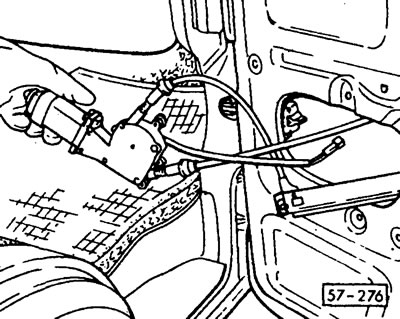

(57-276) вставить электромотор вместе с ведущей планкой и тягами через монтажное отверстие.
Установить тяги и мотор в рабочее положение, прикрутить планку и мотор.
Присоединить кабель.
Прикрутить стекло к держателю.
Проверить функционирование стеклоподъемника.
Установить облицовку дверей, см. выше.
