Оглавление: Демонтаж ↓ Установка ↓

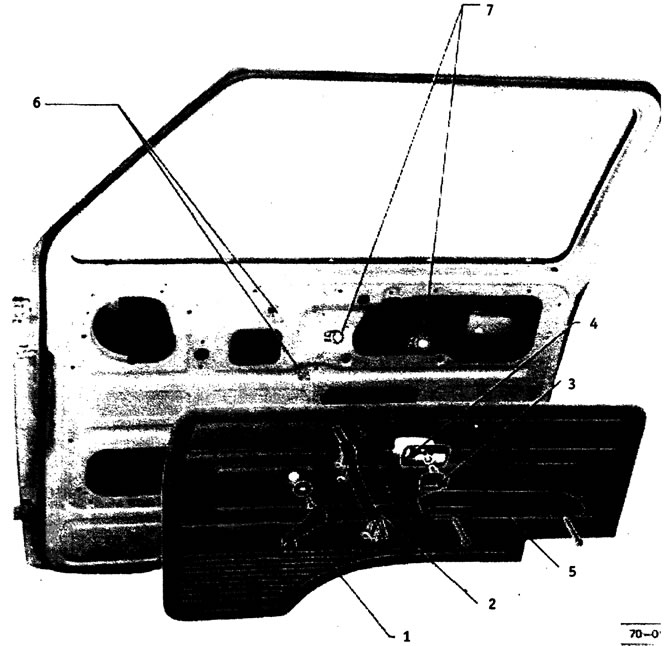

Демонтаж производится по порядку номеров на рисунке 70-052, установка — в обратном порядке.
(1) рукоятка стеклоподъемника. 1 винт с потайной головкой
(2) дверная ручка. 4 винта
(3) внутренняя защелка двери
(4) розетка дверной защелки. 1 винт
(5) подлокотник. 2 винта
(6) распорные гайки для крепления дверной ручки. Монтаж: вставить с внутренней стороны
(7) распорные гайки для крепления подлокотника. Монтаж: вставить со стороны промежутка между внешним и внутренним листом во внутреннюю сторону
Демонтаж

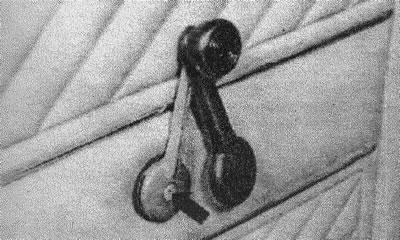

(74-768) снять пластмассовый колпак с рукоятки стеклоподъемника, выкрутить находящийся под ним винт.

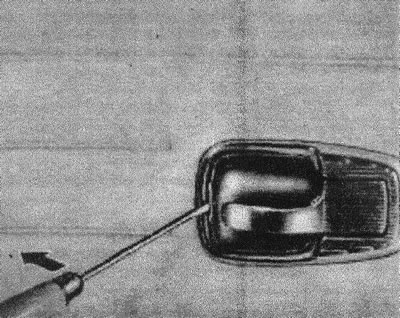

Снять с дверной ручки отверткой два колпачка, выкрутить винты.
(без номера) открутить подлокотник.
Снять облицовку двери широкой отверткой.
Осторожно отделить полихлорвиниловое уплотнение.
Установка
Приклеить полихлорвиниловое уплотнение.
Установить облицовку двери.
Надеть рукоятку стеклоподъемника, подложить розетку и закрепить винтом. Прикрутить покрытие рукоятки стеклоподъемника.
Установить розетку для дистанционного управления дверным замком и закрепить винтом. Установить колпак.
Закрепить двумя винтами подлокотник.
Закрепить четырьмя винтами дверную ручку, надеть колпак.
