Задние фонари (SBBR) в двери багажного отсека (VW Tiguan 1)

Распознавание неисправностей и индикация ошибок

Система управления бортовой сети оснащена функцией самодиагностики, которая облегчает поиск ошибок. Для поиска неисправностей следует использовать тестер -VAS 5051А- в режиме "Ведомый поиск неисправностей".

Инструкция: На следующих рисунках, показаны работы на заднем фонаре в задней двери елевой стороны на автомобилях для правостороннего движения. Работы на заднем фонаре в задней двери с правой стороны выполняются аналогично. Кроме лампы заднего света задний фонарь включает в задней двери также лампу противотуманного фонаря. Лампа противотуманного фонаря в автомобилях для правостороннего движения находится только в левом заднем фонаре, в автомобилях для левостороннего движения только в правом заднем фонаре и отсутствует в автомобилях для США и Канады в качестве запчасти.

Задний фонарь в задней двери

• 1 - Крепежные гайки, 3 Нм, соблюдать последовательность затяжки
• 2 - Лампа правого заднего габаритного огня -М2-или лампа левого заднего габаритного огня «М4», заменить
• 3 - Корпус заднего фонаря в двери багажного отсека
• 4 - Левая лампа заднего противотуманного фонаря «L46» или правая лампа противотуманного фонаря «L47», заменить

Снятие и установка заднего фонаря (блока задних фонарей) в задней двери

Инструкция: На следующих рисунках показаны работы по снятию и установке на заднем фонаре (блока задних фонарей) в задней двери елевой стороны. Снятие и установка на заднем фонаре (блока задних фонарей) в задней двери с правой стороны выполняются аналогично.

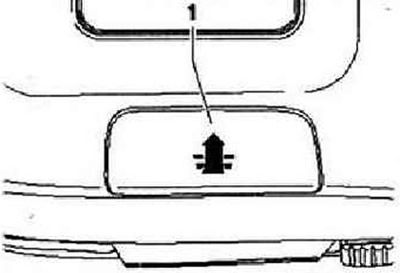

Выключить зажигание и всех потребителей электроэнергии, извлечь ключ зажигания. Расклипсовать сервисную крышку «1» в -направлении стрелки- из обшивки.

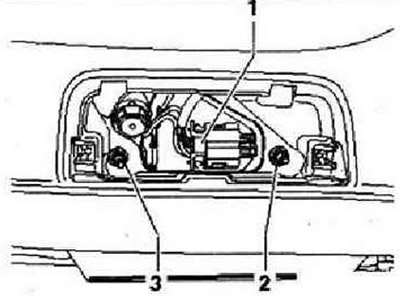

Разблокировать и отсоединить штекерный разъем «1». Выкрутить гайки крепления «2» и «3» и извлечь задний фонарь из задней двери.



[Смотрите оригинал на этом ресурсе: VWManual]

Установка осуществляется в обратной последовательности.

Инструкция: Штекерный разъем заднего фонаря в задней двери должен при насадке зафиксироваться "со слышимым" щелчком.

Ввести задний фонарь в проем кузова и разместить вверху и по центру для монтажа. Затянуть сначала верхнюю гайку «2», затем нижнюю гайку «3» предписанным моментом затяжки. После установки фонаря проконтролировать зазор с кузовом.

Замена лампы заднего фонаря в задней двери

Инструкция: На следующих рисунках показаны работы по замене лампы на левом заднем фонаре «М4» в задней двери с левой стороны на автомобилях для правостороннего движения. Замена лампы на правом заднем фонаре «М2» в задней двери с правой стороны на автомобилях для левостороннего движения производится аналогично.

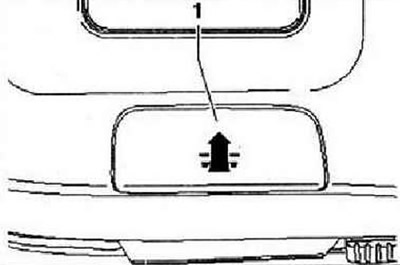

Выключить зажигание и всех потребителей электроэнергии, извлечь ключ зажигания. Расклипсовать сервисную крышку «1» в -направлении стрелки- из обшивки.



Разблокировать и отсоединить штекерный разъем «1». Отжать патрон лампы заднего фонаря «1» осторожно с помощью подходящей отвертки из фиксатора.

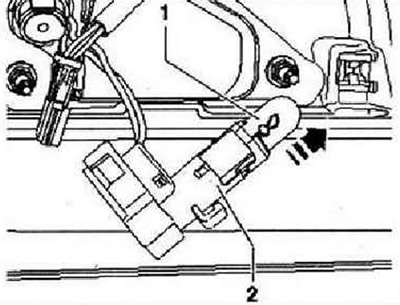

Извлечь лампу заднего фонаря «1» в -направлении стрелки- из патрона «2». Лампа заднего фонаря: 12 В, 5 Вт.




Установка в обратной последовательности.

Инструкция: Штекерный разъем заднего фонаря в задней двери должен при насадке зафиксироваться "со слышимым" щелчком.

Проверить функционирование заднего фонаря (блока задник фонарей).

Замена лампы задней противотуманной фары в задней двери

Инструкция: Кроне лампы заднего света заднии фонарь в задней двери включает также лампу задней противотуманной фары. Лампа задней противотуманной фары в автомобилях для правостороннего движения находится только в левом заднем фонаре, в автомобилях для левостороннего движения гальке в правом заднем фонаре и отсутствует в автомобилях для США и Канады в качестве запчасти. На следующих рисунках показаны работы по замене лампы на левой задней противотуманной фаре «L46» в задней двери с левой стороны на автомобилях для правостороннего движения. Замена лампы на правой задней противотуманной фаре «L47» в задней двери с правой стороны на автомобилях для левостороннего движения производится аналогично.

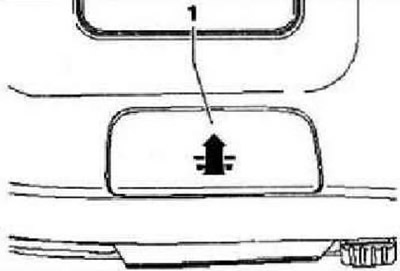

Выключить зажигание и всех потребителей электроэнергии, извлечь ключ зажигания. Расклипсовать сервисную крышку «1» в -направлении стрелки- из обшивки.

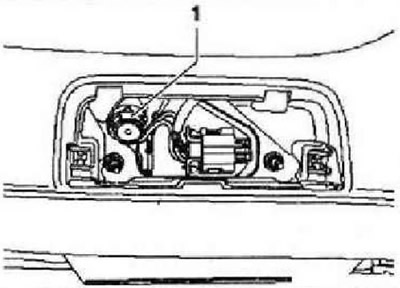

Извлечь патрон лампы задней противотуманной фары «1» из заднего фонаря.

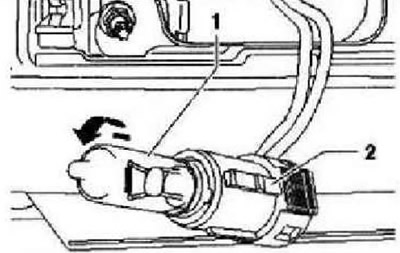

Вдавив лампу задней противотуманной фары «1» в патрон и повернуть её для разблокировки по -направлению стрелки-. Лампа задней противотуманной фары: 12 В, 21 Вт.



Установка в обратной последовательности. Проверить функционирование заднего фонаря (блока задних фонарей).
