Снятие
Если имеется, снять узел надувной подушки безопасности, см. главу «Рулевое управление».

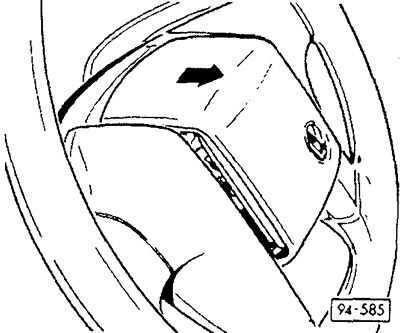

Рулевое колесо без подушки безопасности: снять крышку рулевого колеса. Для этого крышку снизу приподнять и снять в направлении стрелки.

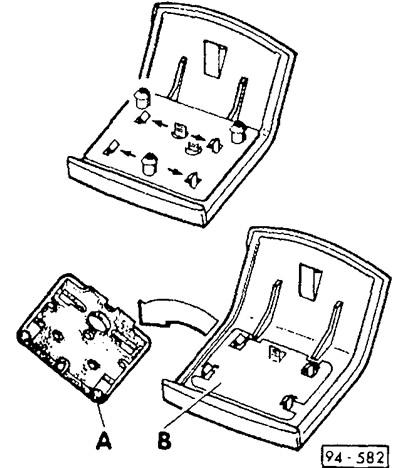

Если требуется, снять кнопку звукового сигнала. Для этого нажать фиксирующие выступы в направлении стрелок и удалить контактную пластину.
Примечание: кнопка состоит из двух контактных пластин «А» и «В», отделенных друг от друга. При нажатии кнопки пластины неизолированными местами прижимаются друг к другу.

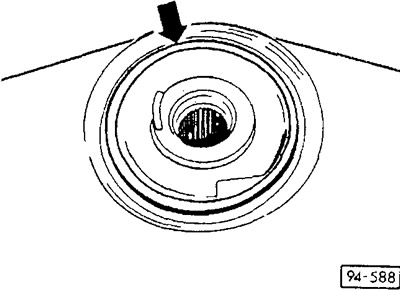

Положительное напряжение подводится к кнопке через пружинный контакт выключателя на колонке рулевого управления и к контактному кольцу под рулевым колесом.
Снять рулевое колесо, см. главу «Рулевое управление».
Отвернуть 2 винта крепления и снять ободок щитка приборов.
Отвернуть внизу 2 винта крепления облицовки рулевой колонки.

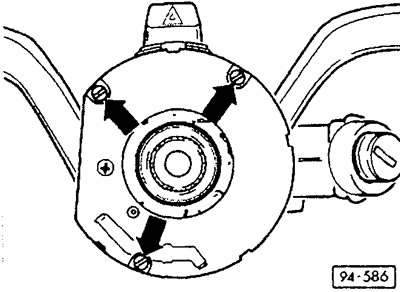

Вывернуть винты крепления.
Разъединить штекерные разъемы у выключателя на колонке рулевого управления.
Снять выключатель с рулевой колонки.
Установка
Надеть выключатель на колонку рулевого управления.
Соединить многоконтактный штекерный разъем.
Привернуть облицовку рулевой колонки.
Привернуть выключатель.
Приставить и привернуть ободок щитка приборов.
Установить рулевое колесо, см. главу «Рулевое управление».
Прижать и зафиксировать крышку рулевого колеса.
Проверить функционирование звукового сигнала.
Расположение клемм выключателя на колонке рулевого управления
А — выключатель зажигания и стартера
- 1 — клемма 15
- 2 — клемма X
- 3 — клемма 50
- 4 — клемма 30
- 5 — клемма SU
- 6 — клемма Р
В — штекерный разъем, 5-контактный
- 1 — выключатель стеклоочистителя, клемма 53b
- 2 — выключатель стеклоочистителя, клемма 53а
- 3 — выключатель стеклоочистителя, клемма 53
- 4 — выключатель стеклоочистителя, клемма 53е
- 5 — выключатель стеклоочистителя, клемма J
С — штекерный разъем, 5-контактный
- 1 — выключатель аварийной световой сигнализации, клемма 49
- 2 — ручной выключатель ближнего света и прерывистого светового сигнала, клемма 56b
- 3 — ручной выключатель ближнего света и прерывистого светового сигнала, клемма 56
- 4 — ручной выключатель ближнего света и прерывистого светового сигнала, клемма 56а
- 5 — ручной выключатель ближнего света и прерывистого светового сигнала, клемма 30
D — штекерный разъем, 4-контактный
- 1 — выключатель стеклоочистителя, клемма L
- 2 — выключатель стеклоочистителя, клемма Т
- 3 - выключатель стеклоочистителя, клемма 31
- 4 — выключатель аварийной световой сигнализации,клемма 15
Е — штекерный разъем, 7-контактный
- 1 — привод звукового сигнала, клемма 71
- 2 — выключатель аварийной световой сигнализации, клемма 49а
- 3 — выключатель указателя поворота, клемма L
- 4 — выключатель стояночных огней, клемма PL
- 5 — выключатель стояночных огней, клемма Р
- 6 — выключатель стояночных огней, клемма PR
- 7 — выключатель указателя поворота, клемма R

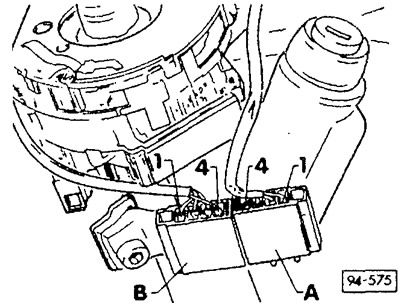

Расположение клемм на корпусе вала рулевого управления для MFA и GRA
А — штекерный разъем, 4-контактный, выключатель универсального показываюшего прибора (MFA)
- 1 — клемма 31
- 2 — действие (Mode — режим)
- 3 — выключатель накопителя (Memory — память)
- 4 — стирание (Reset — отмена)
В — штекерный разъем, 4-контактный, выключатель системы регулирования скорости (GRA)
- 1 — включение
- 2 — прием
- 3 — накопление (FIX)
- 4 — клемма 30
