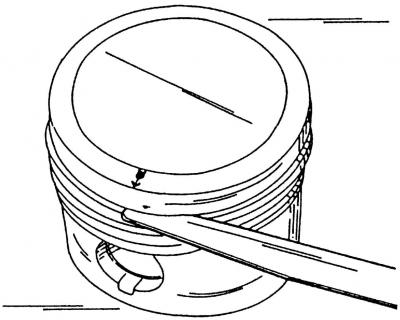

Rizs. 62. A dugattyúgyűrűk és a dugattyúfejben lévő gyűrű alakú hornyok közötti hézag mérése
- mérje meg a hézagot a dugattyúgyűrűk és a dugattyúfejben lévő gyűrűhornyok között egy hézagmérő készlet segítségével (rizs. 62). Névleges hézag a felső és alsó nyomógyűrűkhöz 1 (rizs. 63) 0,02-0,07 mm, a 2-es olajkaparó gyűrűnél pedig 0,02-0,06 mm. A megengedett legnagyobb kopási hézag 0,15 mm. Ha rés van, akkor vagy a dugattyú gyűrűje vagy gyűrűs hornya elhasználódott;

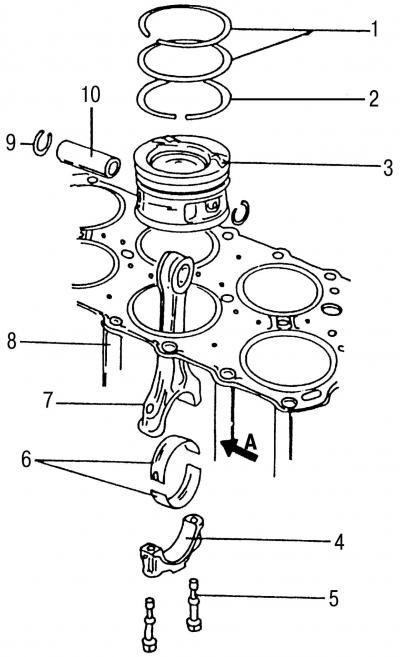

Rizs. 63. A dugattyúcsoport adatai: 1 - kompressziós dugattyúgyűrűk; 2 - olajkaparó gyűrű; 3 - dugattyú; 4 - hajtórúd fedél; 5 - hajtórúd rögzítőcsavarja; 6 - hajtórúd-betétek; 7 - összekötő rúd; 8 - hengerblokk; 9 - rögzítőgyűrű; 10 - dugattyúcsap; Az A nyíl a motor eleje felé mutat
- helyezze be egyenként az összes dugattyúgyűrűt alulról a forgattyúházhoz képest a hengerfuratba. Az egyik dugattyút fejjel lefelé fordítva nyomja le a gyűrűket körülbelül 15 mm-rel. Ezt követően közvetlenül a hengerfuratban lesznek;

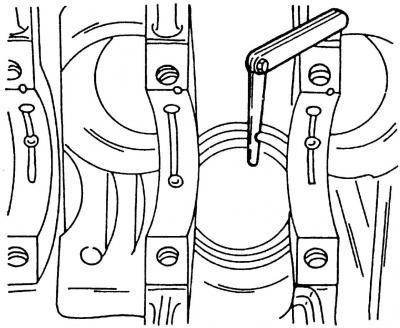

Rizs. 64. A dugattyúgyűrű reteszeinek hézagának mérése a hengerfuratban
- helyezze be a dugattyúgyűrű kivágásába - a zárba, egy mérőszondát a rés meghatározásához (rizs. 64). A kompressziós dugattyúgyűrűknél a reteszben lévő hézagnak 0,2-0,40 mm-nek, az olajkaparó gyűrűnek pedig 0,25-0,50 mm-nek kell lennie. Az összes gyűrű megengedett legnagyobb kopási hézaga 1,0 mm;
- ha túl kicsi a rés a zárban (pl. új dugattyúgyűrűknél, amelyeket szintén meg kell mérni), akkor növelni kell. A gyűrűk nagyon törékenyek, ezért ezt a munkát óvatosan kell elvégezni. A legjobb, ha a reszelőt satuba szorítjuk, és lecsiszoljuk a gyűrű végét;
- Ellenőrizze a dugattyúcsapok és a hajtórúd perselyek kopását és elhasználódását. Még akkor is, ha csak egy hajtórúd sérült, a teljes szerelvényt ki kell cserélni;
- a VR6 motoron lévő hajtórúd csavarjai közvetlenül a hajtórudakba vannak csavarva (nem használnak diót) képviseli az úgynevezett «alakítható csavarok», amelyet minden lecsavarás után ki kell cserélni;
- mérőműszerrel ellenőrizze a hajtórudak csavarodását és hajlását.
