Eltávolítás
1. A gumiabroncs oldalfalán nyíllal jelölje meg a kerék forgásirányát, és lazítsa meg a kerékcsavarokat.
2. Emelje fel az autó hátsó részét, helyezze emelőállványokra, majd a rögzítőcsavarok kicsavarása után vegye le a hátsó kereket.
3. Rögzítsen egy megfelelő bilincset 3 a rugóra úgy, hogy a rugó legalább három fordulatát fogja meg a fogantyúival (lásd az illusztrációt).
Figyelem! A műhelyekben a hátsó felfüggesztés rugójának eltávolításához VAG 1752/1 bilincset használnak VAG 1752/3a befogó fogantyúkkal és VAG 1752/9 hosszabbítóval (lásd a 2. ábrát a 10.3). Touran járművekhez a HAZET 4900-2A bilincs a HAZET 4900-10 szorító fogantyúkkal hosszabbítás nélkül használható.
Figyelem! A rugó összenyomásakor ügyeljen arra, hogy a rugótekercsek szorosan illeszkedjenek a bilincs szorító fogantyúihoz 1 (lásd a 10.3. ábrát).
4. Nyomja össze annyira a rugót, hogy eltávolítsa, majd távolítsa el a bilinccsel együtt a kerékívről.
5. Lassan engedje el a rugót a felső és alsó támasztópohárral együtt.
Telepítés
Figyelem! A felfüggesztő rugó cseréjekor mindkettőt ki kell cserélni, a színjelzéseket követve. Mindkét rugót ugyanattól a gyártótól kell beszerelni.
6. Helyezze be a rugót a bilincsbe, és nyomja össze.

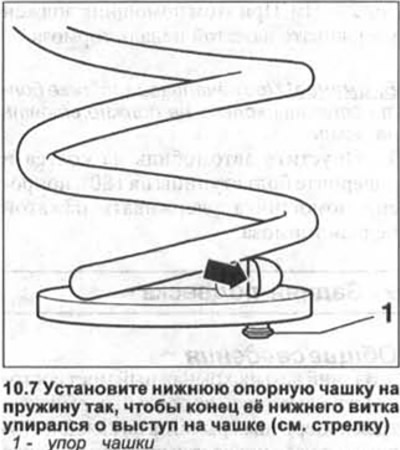

7. Szerelje fel az alsó támasztópoharat a rugóra úgy, hogy az alsó tekercs vége a csészén lévő kiemelkedésnek támaszkodjon (lásd a nyilat az ábrán).

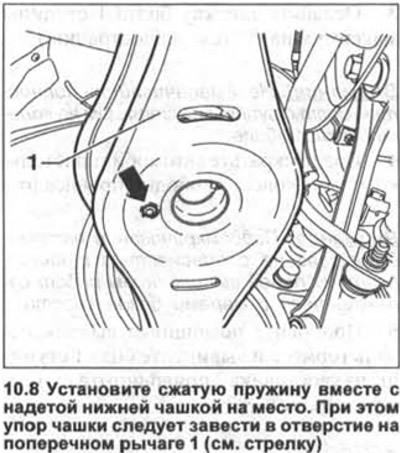

8. Szerelje be az összenyomott rugót az alsó csészével együtt. Ebben az esetben a csészeütközőt be kell helyezni a keresztirányú kar 1 furatába (lásd a nyilat az ábrán).
9. Helyezze a felső tartópoharat a rugóra.
10. Lassan engedje el a beszerelt rugót. Ennek során ügyeljen arra, hogy ne sértse meg a rugó védőlakkrétegét.
11. Szerelje fel a hátsó kereket az eltávolításkor látható jelöléseknek megfelelően.
12. Csavarja be a kerékcsavarokat, és engedje le az autót a kerekeire.
13. Húzza meg a kerékcsavarokat keresztben 120 Nm nyomatékkal.
