Sadržaj: Uklanjanje ↓ Montaža ↓
Uklanjanje
1. Povucite ručicu za otpuštanje poklopca motora 1 koja se nalazi u prostoru za noge na strani vozača (vidi strelicu na slici).
2. Pomoću odvijača podignite, lagano izvucite stezaljku 2 i uklonite ručku (vidi sliku 51.1).
3. Odspojite kraj pogonskog kabela 3 s nosača 4 na kojem je pričvršćena ručka (pogledajte strelice B i C na ilustraciji 51.1).
Informacije su predstavljene na web stranici VWmanual.ru
4 Isključite kabel iz brave haube.

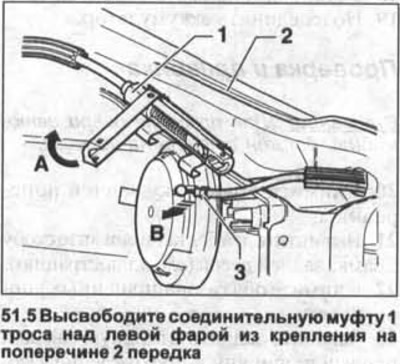

5. Otpustite spojnu čahuru 1 kabela iznad lijevog prednjeg svjetla s nosača na poprečnom nosaču 2 prednjeg (pogledajte ilustraciju).
6. Otvorite poklopac spojke (pogledajte strelicu A na slici 51.5) i odspojite kabel 3 (vidi strelicu B).
7. Otpustite pogonski kabel iz držača na prednjem poprečnom nosaču i na luku kotača.
8. Pričvrstite konopac na kraj pogonskog kabela i uklonite kabel iz putničkog prostora, radeći iz motornog prostora.
Pažnja! Uzica ostaje u otvoru za kabel na pregradi odjeljka motora kako bi se olakšala naknadna ugradnja.
Montaža
9. Pričvrstite kabel za držače u odjeljku motora.
10. Umetnite kraj kabela u spojnicu, zatvorite je i učvrstite. Prilikom postavljanja kraja kabela u spojnicu, obratite pozornost na položaj plašta kabela. Daljnja ugradnja pogonskog kabela brave poklopca motora provodi se obrnutim redoslijedom uklanjanja.
Na kraju, gurnite stezaljku ručke natrag na mjesto na nosaču i stavite ručku.
11. Prije zatvaranja poklopca provjerite rad mehanizma za otpuštanje poklopca.
