Provjera početnog položaja kraka brisača vjetrobrana (VW Golf 4)

Sadržaj: Početni položaj metlice brisača…↓ Početni položaj metlice brisača…↓ Provjera i podešavanje kuta kraka…↓ Nalog za izvršenje ↓ Provjera kuta kraka brisača…↓

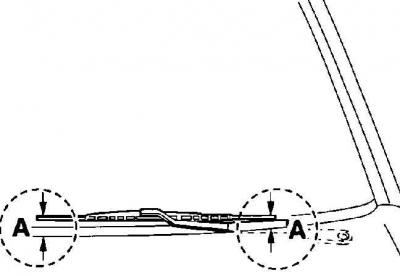

Početni položaj metlice brisača vjetrobrana

A=20–30 mm

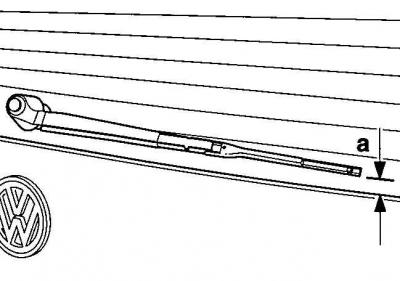

Početni položaj metlice brisača stražnjeg stakla

a=25 mm

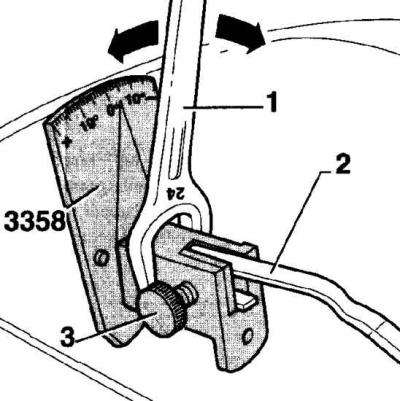

Provjera i podešavanje kuta kraka brisača vjetrobrana

1 - ključ;
2 - poluga brisača vjetrobrana;
3 - VW 3358 alat

Nalog za izvršenje

1. Uključite i isključite brisače vjetrobrana, što će ih vratiti u prvobitni položaj.

2. Provjerite udaljenost između gume metlice brisača i baze stakla, koja bi trebala biti 20-30 mm na vjetrobranskom staklu i 25 mm na stražnjem staklu (vidi sl. Početni položaj metlice brisača vjetrobrana i sl. Početni položaj metlice brisača stražnjeg stakla).

Provjera kuta kraka brisača vjetrobrana

Upozorenje: Provjerite kut kraka brisača kada je učinkovitost čišćenja stakla niska ili kada postoji buka iz metlica brisača.

1. Uključite i isključite brisače vjetrobranskog stakla i krakovi brisača će se vratiti u prvobitni položaj. Uklonite metlice brisača.

2. Umetnite polugu brisača vjetrobrana (1) u alat HAZET 4851-1 ili VW 3358 i pričvrstite je vijkom (vidi sl. Provjera i podešavanje kuta kraka brisača vjetrobrana).

3. Ako je potrebno podešavanje, pažljivo okrećite VW 3358 alat s ključem (1) dok kazaljka na skali ne bude na traženoj vrijednosti od ±2°.

4. Uklonite alat VW 3358, postavite i učvrstite metlice brisača.
