Uklanjanje i ugradnja pragova (VW Golf 4)

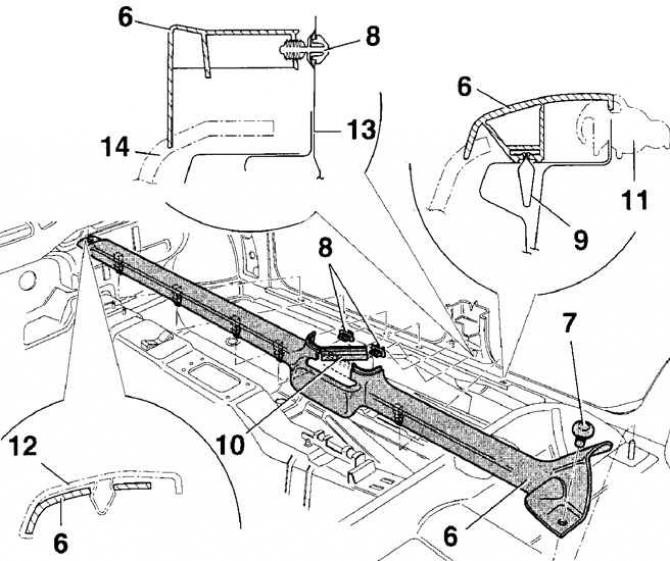

Elementi za pričvršćivanje obloga pragova

• 6 - preklapanje praga;
• 7 - tipkalo;
• 8 - pričvršćivanje opružne stezaljke;
• 9 - stezaljke 5 kom.;
• 10 - preklapanje;
• 11 - unutarnja brtva vrata;
• 12 - Obloga prednjeg stupa;
• 13 - središnji stup;
• 14 - tepih

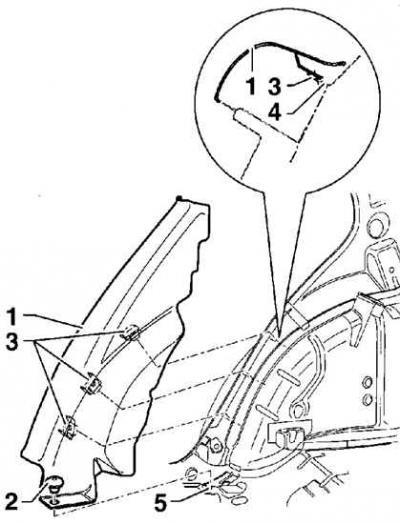

Elementi za pričvršćivanje obloge stražnjeg stupa

• 1 - presvlake;
• 2 - tipkalo;
• 3 - stezaljka;
• 4 - prirubnica tijela;
• 5 - Postavite vijak

Uklanjanje

1. Uklonite jastuk stražnjeg sjedala i nagnite naslon stražnjeg sjedala prema naprijed.

2. Uklonite donju oblogu prednjeg stupa.

3. Uklonite donju oblogu B-stupa.

4. Uklonite tipku koja pokriva pristup vijku za podešavanje (5) (vidi sl. Elementi za pričvršćivanje obloge stražnjeg stupa).



5. Odvojite oblogu stražnjih vrata (1) od prirubnice karoserije (4), dok otpuštate kopče (3).

6. Otpustite kopče i odvojite oblogu praga od središnjeg stupa.

7. Povucite prema gore kako biste oslobodili preostale kopče koje pričvršćuju oblogu praga vrata za karoseriju vozila i uklonite oblogu praga s vozila.

Upozorenje: Pričvršćivači (10) nalaze se iza sigurnosnog pojasa.

Montaža

1. Prije ugradnje provjerite stanje obujmica pragova i po potrebi ih zamijenite.

2. Instalacija se provodi obrnutim redoslijedom od uklanjanja.

3. Provjerite je li brtva na vratima ispravno postavljena.
