Замена ламп, освещающих приборы

Лампы для освещения приборов вместе с пластмассовыми патронами установлены на задней стороне панели приборов. Лампочки со стеклянными цоколями (1,2 Вт) имеют обозначение W по нормали DIN. У новых исполнений контактные язычки для патрона припаяны к лампе. В качестве запчасти имеется подходящая лампа со стеклянным цоколем только в комплекте с соответствующим патроном: черный с лампой 1,2 Вт; белый с лампой 2 Вт.

Снять приборную панель.

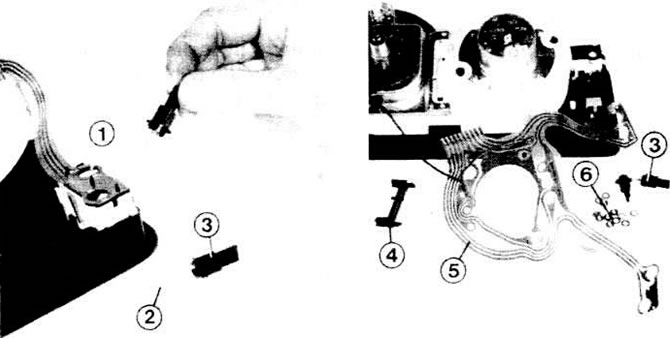

Повернуть ламповый патрон на 1/4 оборота и вынуть (см. рис. слева).

Замена контрольных лампочек

Модели "Гольф" выпуска до июля 1980 г. имеют обычные лампочки со стеклянным цоколем. В модели "Джетта", выпущенной до июля 1980 г., для контроля дальнего света применяется обычная лампа. Замена осуществляется аналогично, как указано раньше. В новой панели проборов в качестве контрольной лампочки стоп-сигнала используется лампочка со стеклянным цоколем. Замена осуществляется, как указано раньше.


В новой панели приборов в качестве контрольных лампочек ставятся светодиоды, см. раздел "Полупроводники", глава "Электротехника и электроника". Для защиты от слишком высоких напряжений к каждому светодиоду подключается свое собственное сопротивление. Светодиод устройства контроля заряда аккумулятора еще имеет дополнительное сопротивление 150 Ом для предварительного возбуждения генератора, см. главу "Генератор", раздел "Устройство контроля заряда аккумулятора". Для демонтажа светодиодов комбинированных прибор надо разобрать.

Указатель температуры охлаждающей жидкости с красными или желтыми мерцающими лампочками в модели "Гольф" выпуска с августа 1979 г. до июля 1980 г. тоже имеет такие светодиоды. Для замены светодиодов достаточно снять панель приборов.

Контрольная лампочка тормозной системы: снять рамку панели приборов.

Сжать вместе фиксирующие зажимы корпуса лампы; снять корпус с рамки.

Вынуть дефектную лампочку (1,2 Вт) со стеклянным цоколем и заменить ее на новую.

В новейших моделях лампы припаяны к корпусу; в гаком случае надо купить новый корпус с лампой.

Лампочки для контроля температуры: снять приборную панель.

Вынуть патроны ламп.

Снять печатную плату позади, возле корпуса лампы.

Снять дефектный светодиод с его контактных язычков. Новый светодиод снова вставить в гаком же положении.

Плюсовые выводы светодиодов обозначены. Красный светодиод: дополнительный короткий штифт прямо у подставки Желтый светодиод: соединение у подставки более узкое, чем возле минусового вывода.

Возле печатной платы находится минусовой контакт светодиодов: прямо под отверстиями для патронов ламп.
