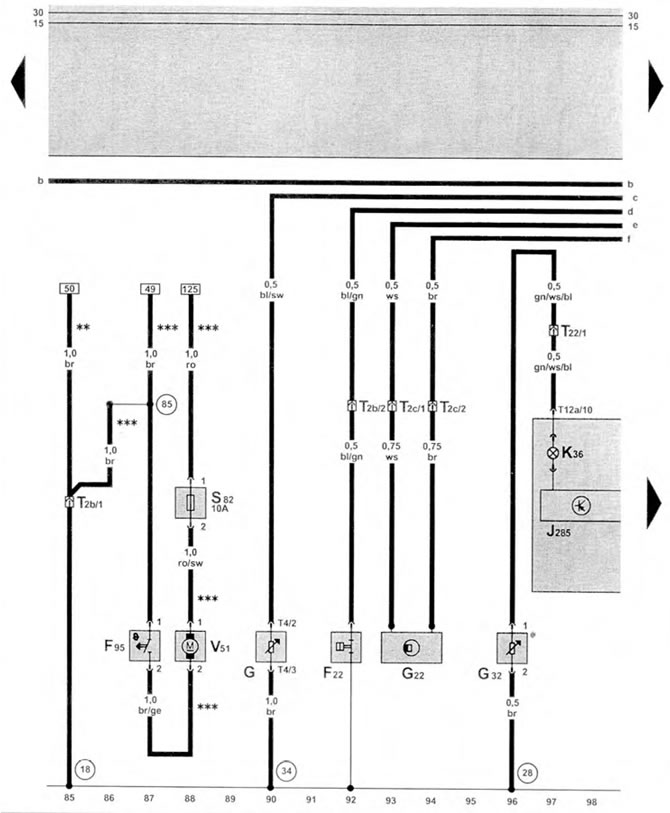

Система за управление на двигателя AGX 2.5 TDI от февруари 1999 г. (VII).
Инструментален панел, обезвъздушаване на охладителната система, сензор за налягане на маслото, сензор за скорост, индикатор за ниско ниво на охлаждащата течност, сензор за горивомер
| F22 | сензор за налягане на маслото |
| F95 | термичен превключвател за продухване на охладителната система * * * |
| G | сензор за горивомер |
| G22 | сензор за скорост (на скоростната кутия) |
| G32 | сензор за индикатор за ниско ниво на охлаждащата течност |
| J285 | контролен блок с блок индикатори на арматурното табло |
| K36 | индикаторна лампа за ниско ниво на охлаждащата течност |
| S82 | предпазител за продухване/помпа на охлаждащата течност, под седалката на водача *** |
| Т2б | конектор за окабеляване, 2-пинов, лява страна на двигателя |
| T2c | конектор за окабеляване, 2-пинов, ляв под арматурното табло |
| Т4 | конектор за окабеляване, 4-пинов |
| Т12а | конектор за окабеляване, 12-пинов |
| Т22 | конектор за окабеляване, 22-пинов, ляв под арматурното табло |
| V51 | помпа за продухване на охладителната система * * * |
| (18) | връзка към "маса" |
| (28) | връзка към "маса" |
| (34) | заземяване, под седалката на водача |
| (85) | връзка към каросерия 1, комплект окабеляване в двигателния отсек |
| ** | само за автомобили без климатик |
| *** | само за автомобили с климатик |
