Система за управление на двигателя за двигатели ARA и ANJ 2.5 TDI от септември 2000 г. и двигатели BBE и BBF 2.5 TDI от май 2001 г. (II).

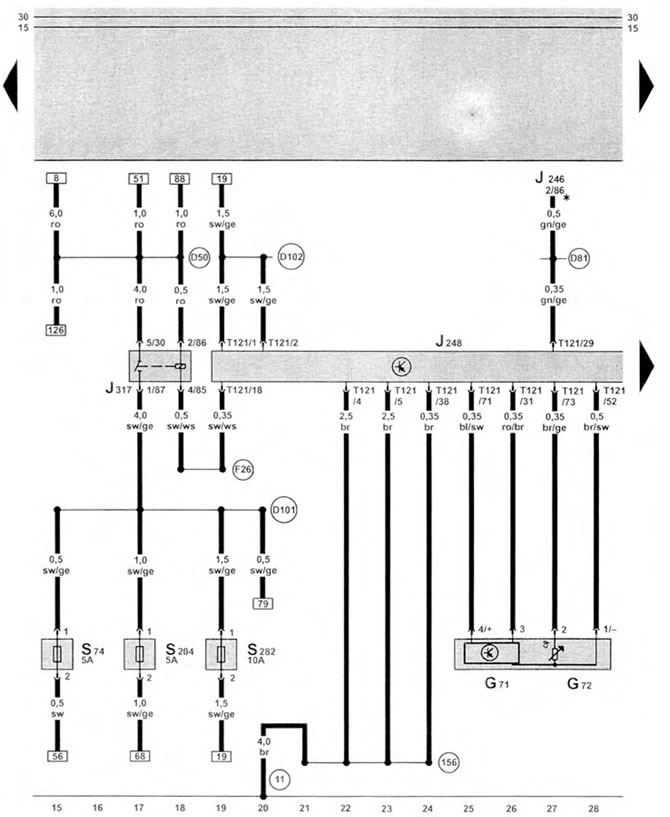

Блок за управление на впръскването на дизелово гориво, реле за захранване на клема 30, сензор за налягане и температура на всмукателния колектор
| G71 | сензор за налягане на всмукателния колектор |
| G72 | сензор за температура на всмукателния колектор |
| J246 | реле за изключване на съединителя на климатика |
| J248 | блок за управление на впръскването на дизелово гориво, отблизо |
| J317 | клема 30 на релето за захранване на акумулатора, под седалката на водача |
| S74 | предпазител на измервателя на въздушния поток |
| S204 | предпазител 1 (30) |
| S282 | предпазител за електрическото оборудване на двигателя |
| Т121 | 121-пинов конектор за окабеляване на блока за управление на системата за впръскване на дизелово гориво |
| (11) | заземителна връзка, |
| (156) | връзка към корпуса в комплекта кабели за впръскване на дизелово гориво |
| (D50) | свързване към положителния полюс (30) в комплекта окабеляване в двигателния отсек |
| (D81) | положителната клемна връзка (съединител) в комплекта окабеляване в двигателния отсек |
| (D101) | връзка 1 в комплекта окабеляване в двигателния отсек |
| (D102) | връзка 2 в комплекта окабеляване в двигателния отсек |
| (F26) | връзка 2 в комплекта кабели на системата за впръскване на дизелово гориво |
| * | само с климатик |
