Система за управление на двигателя за двигатели ARA и ANJ 2.5 TDI от септември 2000 г. и двигатели BBE и BBF 2.5 TDI от май 2001 г. (III).

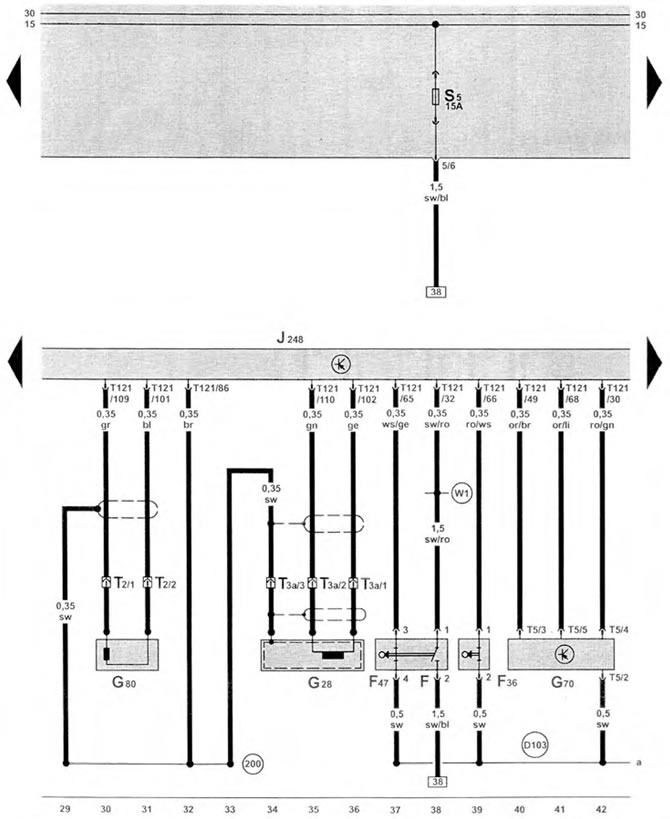

Блок за управление на впръскването на дизелово гориво, сензор за оборотите на коляновия вал на двигателя, сензор за ход на иглата на инжектора, измервател на въздушния поток, превключвател на стоп светлините
| F | превключвател на стоп светлините |
| F36 | сензор за положение на педала на съединителя |
| F47 | превключвател на стоп светлините, в долната част на купето, отпред вляво |
| G28 | сензор за оборотите на коляновия вал на двигателя, отзад лявата страна на двигателя |
| G70 | измервател на въздушния поток |
| G80 | сензор за ход на иглата на инжектора |
| J248 | блок за управление на впръскването на дизелово гориво, близо до акумулатора |
| T2 | конектор за окабеляване, 2-пинов, лява страна на двигателя |
| Т3а | 3-пинов конектор за окабеляване на блока за управление на впръскването на дизелово гориво |
| Т5 | конектор за окабеляване, 5-пинов |
| Т121 | конектор за окабеляване, 121-пинов, в долната част на купето, отпред вляво, конектор за тестер VAG 1551 |
| (200) | връзка с тялото (екраниране) включено в комплекта окабеляване в двигателния отсек |
| (D103) | връзка 3 в комплекта окабеляване в двигателния отсек |
| W1 | свързване към положителния полюс в комплекта за окабеляване отзад |
