Система за управление на двигателя AGX 2.5 TDI от февруари 1999 г. (IV).

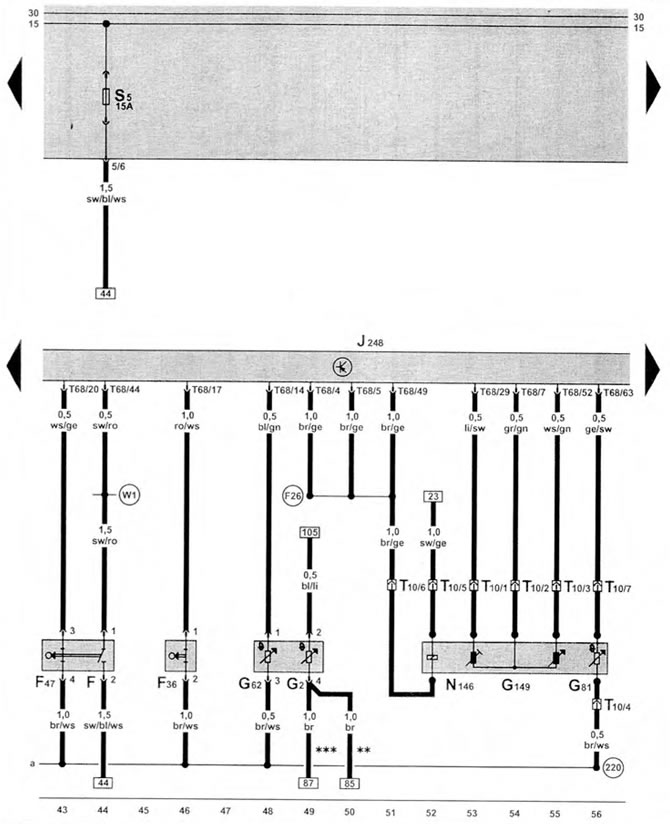

Блок за управление на впръскването на дизелово гориво, регулатор на подаването на гориво, сензор за температура на горивото, сензор за температура на охлаждащата течност, превключвател на стоп светлините
| F | превключвател на стоп светлините |
| FS6 | сензор за положение на педала на съединителя |
| F47 | превключвател на стоп светлините, в долната част на купето, отпред вляво |
| G2 | сензор за температура на охлаждащата течност |
| G62 | сензор за температура на охлаждащата течност |
| G81 | сензор за температура на горивото |
| G149 | сензор за положение на дросела |
| J248 | блок за управление на впръскването на дизелово гориво, близо до акумулатора |
| N146 | регулатор на подаването на гориво |
| Т10 | конектор за окабеляване. 10-пинов, лява страна на двигателя |
| Т68 | конектор за окабеляване, 68-пинов |
| (220) | връзка с тялото (сензор за маса), комплект кабели за двигателя |
| F26 | връзка 2, кабелен сноп на системата за впръскване на дизелово гориво |
| W1 | свързване към положителния полюс (54) в комплекта кабели отзад |
| * * | само за автомобили без климатик |
| *** | само за автомобили с климатик |
