Система за управление на двигателя AGX 2.5 TDI от ноември 1997 г. (VIII).

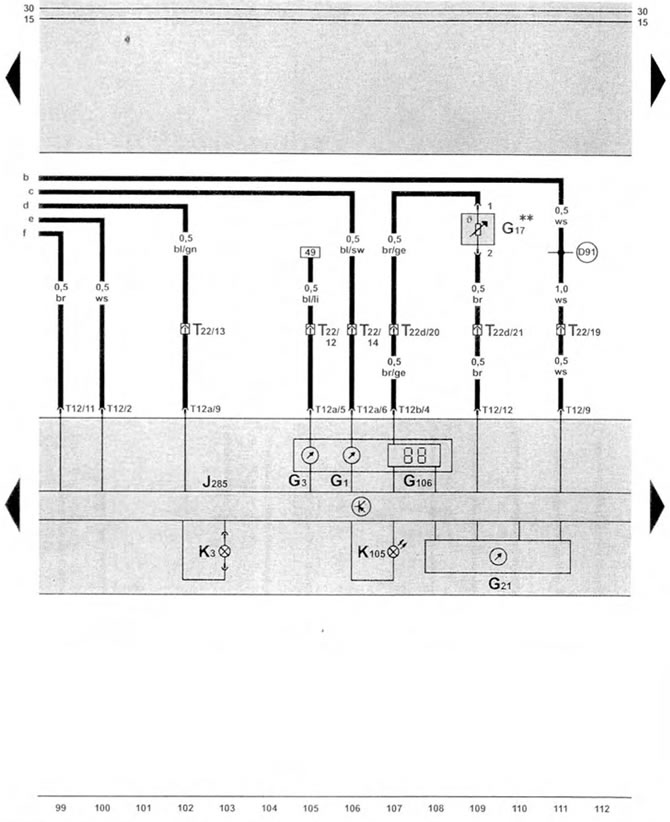

Инструментален панел, индикатор за гориво, индикатор за температура на охлаждащата течност, индикатор за налягане на маслото, скоростомер, индикатор за температура на външния въздух
| G1 | индикатор за количеството гориво |
| G3 | индикатор за температура на охлаждащата течност |
| G17 | сензор за външна температура на въздуха, на предната броня |
| G21 | скоростомер |
| G106 | индикатор за температура на околния въздух * * |
| J285 | контролен блок с блок индикатори в арматурното табло |
| К3 | предупредителна лампа за налягане на маслото |
| K105 | индикаторна лампа за резерв на гориво |
| T12 | конектор за окабеляване, 12-пинов |
| T12a | конектор за окабеляване, 12-пинов |
| T12b | конектор за окабеляване, 12-пинов |
| Т22 | конектор за окабеляване, 22-пинов, ляв под арматурното табло |
| T22d | конектор за окабеляване, 22-пинов, ляв под арматурното табло |
| (D91) | съединение (сигнал за скорост) включено в комплекта окабеляване в двигателния отсек |
| ** | само с допълнителна инсталация на индикатор за температура на околния въздух |
