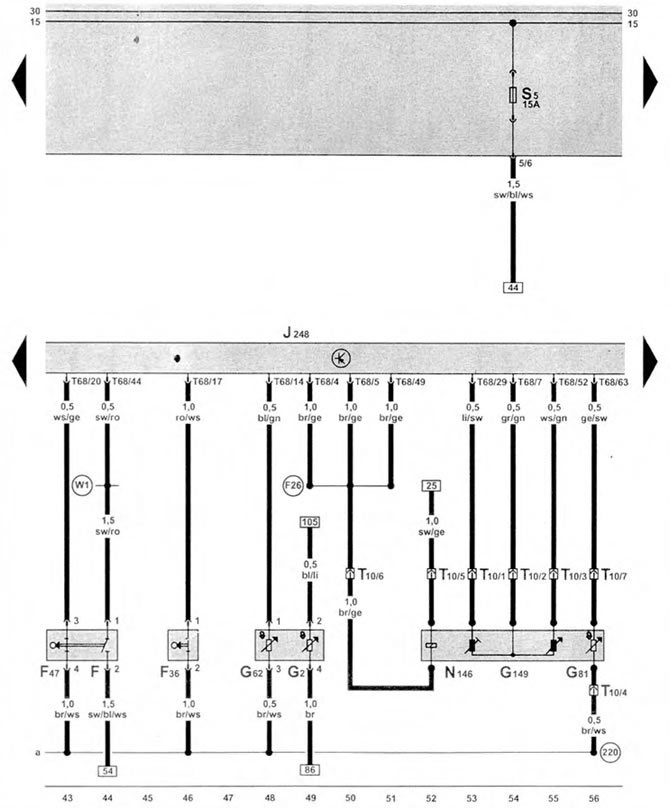

Система за управление на двигателя AGX 2.5 TDI от ноември 1997 г. (IV).
Блок за управление на впръскването на дизелово гориво, регулатор на подаването на гориво, сензор за температура на горивото, сензор за температура на охлаждащата течност, педал, превключвател на стоп светлините
| F | превключвател на стоп светлините |
| F36 | сензор за положение на педала на съединителя |
| F47 | превключвател на стоп светлините, в долната част на купето, отпред вляво |
| G2 | сензор за температура на охлаждащата течност |
| G62 | сензор за температура на охлаждащата течност |
| G81 | сензор за температура на горивото |
| G149 | сензор за положение на дросела |
| J248 | блок за управление на впръскването на дизелово гориво, близо до акумулатора |
| N246 | регулатор на подаването на гориво |
| Т10 | конектор за окабеляване, 10-пинов, от лявата страна на двигателя |
| Т68 | конектор за окабеляване, 68-пинов |
| (220) | връзка с тялото (сензор за маса), комплект кабели за двигателя |
| (F26) | връзка 2, кабелен сноп на системата за впръскване на дизелово гориво |
| (W1) | свързване към положителния полюс (54), комплект окабеляване отзад |
