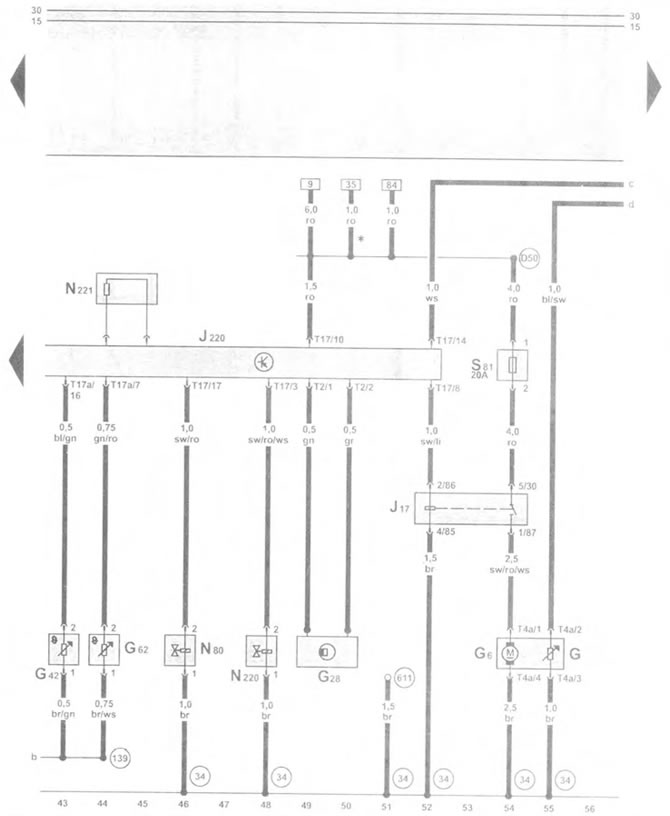

Система за управление на впръскването на гориво и запалването за двигателя AGL от ноември 1997 г. (IV).
Motronic блок за управление, сензор за температура на входящия въздух, сензор за температура на охлаждащата течност, сензор за обороти на двигателя, горивна помпа
| G | сензор за горивомер |
| G6 | горивна помпа |
| G28 | сензор за оборотите на коляновия вал на двигателя |
| G42 | сензор за температура на входящия въздух |
| G62 | сензор за температура на охлаждащата течност |
| J17 | реле на горивната помпа, под шофьорската седалка |
| J220 | блок за управление на инжекционната система Motronic, близо до акумулатора |
| N80 | магнитен клапан 1 на абсорбционния резервоар, близо до резервоара за гориво |
| N220 | демпферен клапан в изпускателната тръба |
| S81 | предпазител на горивната помпа, под шофьорската седалка |
| T2 | конектор за окабеляване, 2-пинов |
| T4a | конектор за окабеляване, 4-пинов |
| Т17 | конектор за окабеляване, 17-пинов |
| Т17а | конектор за окабеляване, 17-пинов |
| (34) | заземяване, под седалката на водача |
| (139) | връзка с тялото (сензор за маса), включен е комплект окабеляване на Motronic |
| (611) | конектор с корпус на тръбата за пълнене на резервоара за гориво |
| (D50) | свързване към положителен полюс 1 (30) в комплекта окабеляване в двигателния отсек |
| * | само за автомобили с електронен имобилайзер на двигателя |
