Система за управление на впръскването на гориво и запалването за двигателя AGL от ноември 1997 г. (V).

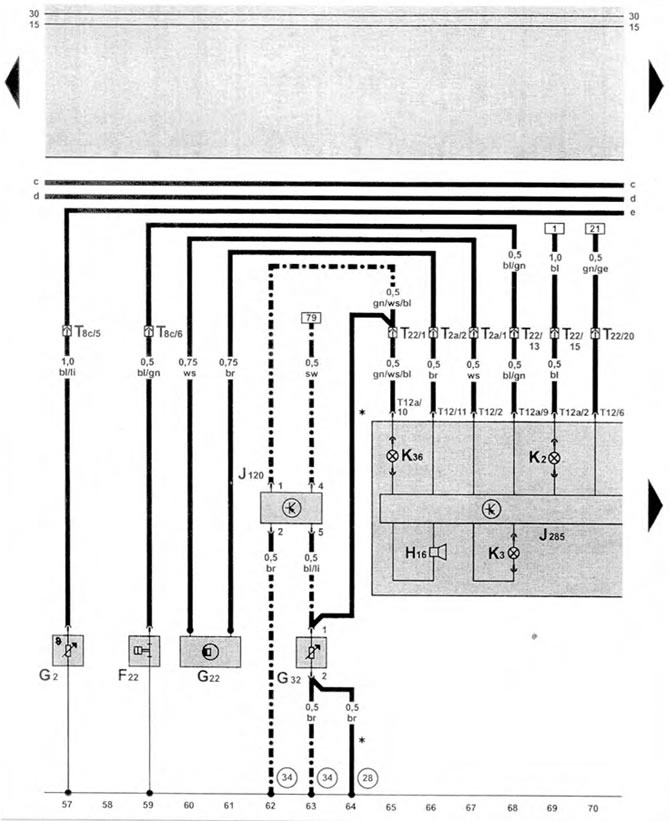

Инструментален панел, индикатор за ниско ниво на охлаждащата течност, налягане на маслото, сензор за скорост, предупредителна лампа за генератора
| F22 | сензор за налягане на маслото |
| G2 | сензор за температура на охлаждащата течност |
| G22 | сензор за скорост (на скоростната кутия) |
| G32 | сензор за индикатор за ниско ниво на охлаждащата течност |
| H16 | зумер за включване на осветлението |
| J120 | блок за управление на индикатора за ниско ниво на охлаждащата течност |
| J285 | контролен блок с блок индикатори в арматурното табло |
| К2 | индикаторна светлина на генератора |
| К3 | предупредителна лампа за налягане на маслото |
| К36 | индикаторна лампа за ниско ниво на охлаждащата течност |
| Т2а | конектор за окабеляване, 2-пинов, ляв под арматурното табло |
| Т8 | конектор за окабеляване, 8-пинов |
| Т12 | конектор за окабеляване, 12-пинов |
| Т12а | конектор за окабеляване, 12-пинов |
| Т22 | конектор за окабеляване, 22-пинов, ляв под арматурното табло |
| (28) | заземяване от лявата страна на предната стена на корпуса |
| (34) | заземяване, под седалката на водача |
| * | за автомобили от август 1998 г |
| --- | отсъства от превозните средства от август 1998 г |
