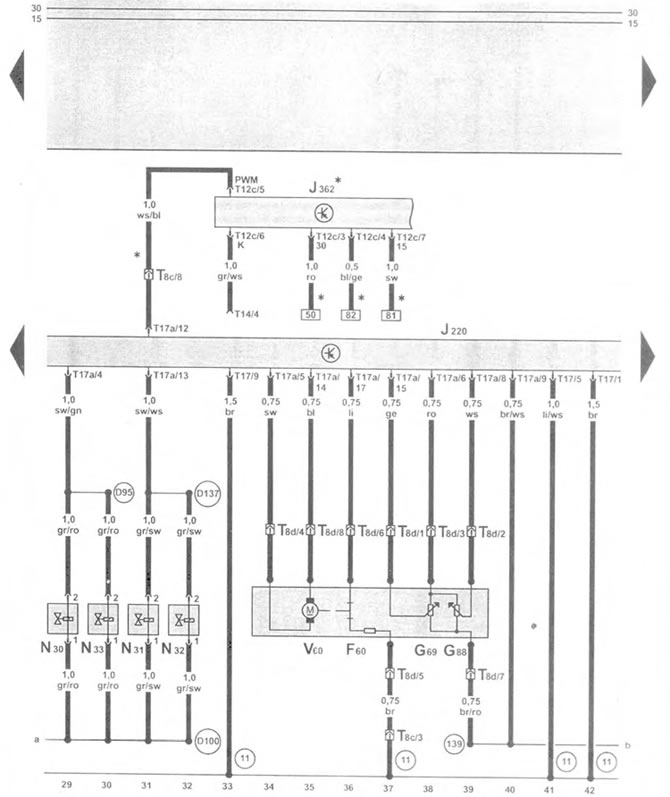

Система за управление на впръскването на гориво и запалването за двигателя AGL от ноември 1997 г. (III).
Motronic блок за управление, инжектори, потенциометър на дросела, превключвател за празен ход, контролер на положението на дросела, електронен блок за управление на имобилайзера на двигателя
| F60 | превключвател за празен ход |
| G69 | потенциометър на дросела |
| G88 | контролер на положението на дросела - потенциометър |
| J220 | блок за управление на инжекционната система Motronic, близо до акумулатора |
| J362 | електронен блок за управление на имобилайзера на двигателя, зад арматурното табло отляво * |
| N30 | инжектор на цилиндър 1 |
| N31 | инжектор на цилиндър 2 |
| N32 | инжектор на цилиндър 3 |
| N33 | инжектор за цилиндър 4 |
| Т6 | конектор за окабеляване, 8-пинов |
| T8d | 8-пинов конектор за окабеляване на главата на цилиндъра отляво |
| Т12 | конектор за окабеляване, 12-пинов |
| Т14 | конектор за окабеляване, 14-пинов, в долната част на купето, отпред вляво, конектор за тестера VAG 1551 |
| Т17 | конектор за окабеляване, 17-пинов |
| Т17а | конектор за окабеляване, 17-пинов |
| V60 | контролер на положението на дросела |
| (11) | заземяване под кутията на батерията |
| (139) | връзка с тялото (сензор за маса) комплект окабеляване на инжекционната система Motronic |
| (D95) | връзка 1 (инжектори) в комплекта кабели в двигателния отсек |
| (D100) | свързване към положителен полюс 2 (15) в комплекта окабеляване в двигателния отсек |
| (D137) | връзка 2 (инжектори) в комплекта кабели в двигателния отсек |
| * | само за автомобили с електронен имобилайзер на двигателя |
