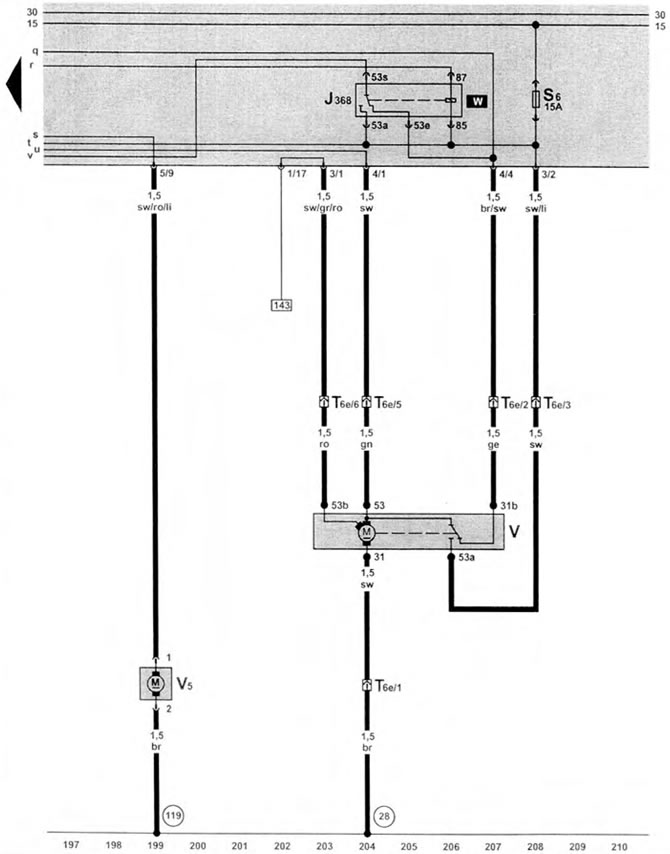

Основна схема на свързване от ноември 1997 г. (XIII). Уред за измиване на предното стъкло (VW Lt 2d)

Основна схема на свързване от ноември 1997 г. (XIII).

Чистачки за предно стъкло

Чистачки за предно стъкло

J368	реле за задвижване на чистачките на предното стъкло
Т6е	конектор за окабеляване, 6-пинов, близо до задвижването на чистачките на предното стъкло
V	задвижване на чистачките на предното стъкло
V5	помпа за миене на предното стъкло
(28)	заземителна връзка, от лявата страна на предната стена на корпуса
(119)	връзка към корпус 1 в комплекта окабеляване на фаровете

(Статията е публикувана на този уебсайт: «www.vwmanual.ru»)

Тази статия е достъпна на руски, английски, беларуски, украински, сръбски, хърватски, румънски, полски, словашки, унгарски

Текстът е проверен: Колесников Артем
