Основна схема на свързване от ноември 1997 г. (X).

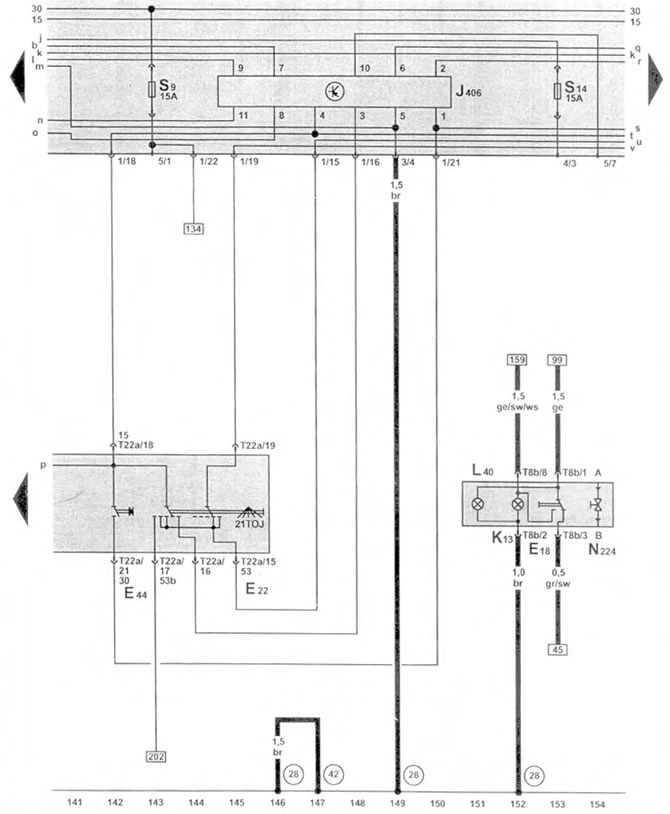

Превключвател за периодично чистачки, превключвател за задни светлини за мъгла
| Е18 | превключвател на задните светлини за мъгла |
| Е22 | превключвател за прекъсване на работата на чистачките |
| Е44 | превключвател на помпата на миещото стъкло |
| J406 | блок за управление на автоматичните чистачки на предното стъкло и релето за аварийни светлини |
| К13 | индикаторна лампа за задни светлини за мъгла |
| L40 | превключвател за фарове за мъгла и крушка за осветление на задните фарове за мъгла |
| N224 | клапан за регулиране на обхвата на фаровете |
| T8b | конектор за окабеляване, 8-пинов |
| T22a | конектор за окабеляване, 22-пинов |
| (28) | заземителна връзка, от лявата страна на предната стена на корпуса |
| (42) | заземяване на кормилната колона |
