Основна схема на свързване от ноември 1997 г. (V).

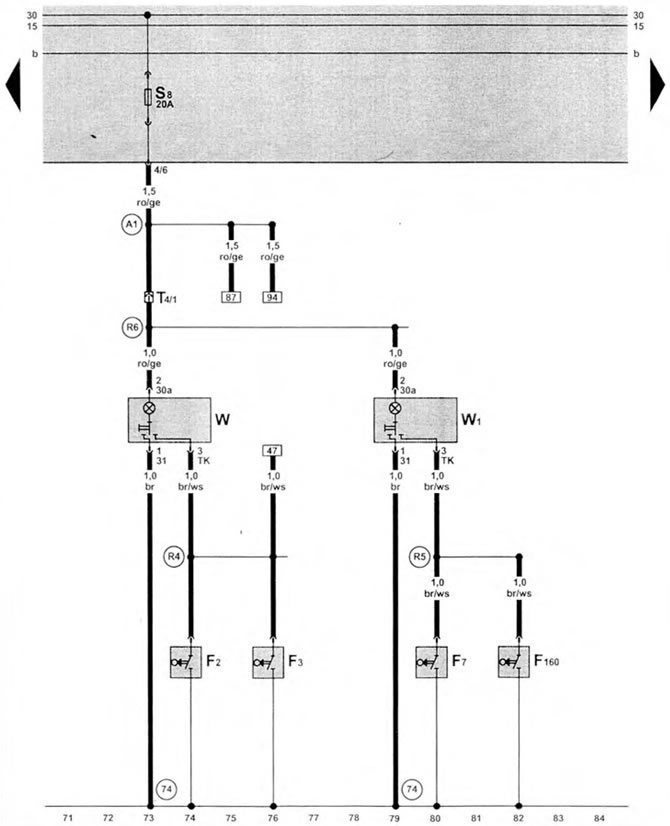

Превключвател на вратата, вътрешно осветление (плафон) отпред и отзад
| F2 | превключвател на шофьорската врата |
| F3 | превключвател на пътническата врата |
| F7 | превключвател на вратата заден десен (плъзгаща се/странична врата) |
| F160 | превключвател на задната врата (задна врата) |
| Т4 | конектор за окабеляване, 4-пинов, ляв под арматурното табло |
| W | крушка за предно вътрешно осветление |
| W1 | вътрешна светлина на задното/товарното отделение |
| (74) | заземителна връзка под тавана на автомобила (отпред) |
| (A1) | свързване към положителния полюс (30A) в комплекта окабеляване на арматурното табло |
| (R4) | връзка -1 - в комплекта кабели за крушки за вътрешно осветление/превключвател на вратата |
| (R5) | връзка -2- в комплекта кабели за крушката на вътрешното осветление |
