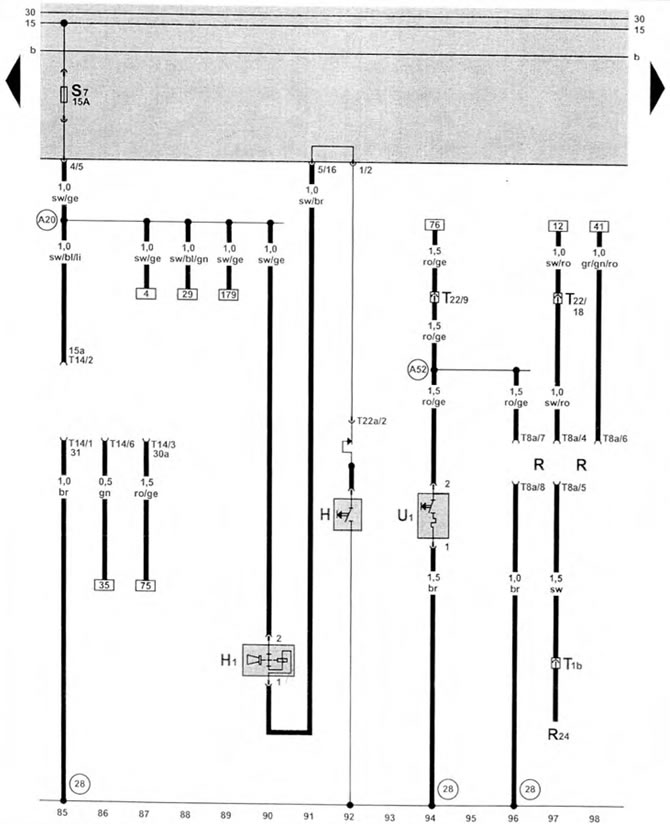

Основна схема на свързване от ноември 1997 г. (VI).
Конектор за радио, захранване за самодиагностика на автомобила, сигнал, запалка
| H | задвижване със звуков сигнал |
| H1 | звуков сигнал |
| R | радио |
| R24 | антенен усилвател |
| T1b | конектор за окабеляване, еднопинов, близо до предната крушка за осветление на интериора |
| T8a | 8-пинов конектор за окабеляване на радиото |
| T14 | конектор за окабеляване, 14-пинов, в долната част на купето, отпред, отляво, свързващ елемент за самодиагностика на автомобила с тестер VAG 1551 |
| T22 | конектор за окабеляване, 22-пинов, ляв под арматурното табло |
| T22a | 22-пинов конектор за окабеляване на превключвателя на кормилната колона |
| U1 | запалка |
| (28) | заземяване от лявата страна на предната стена на корпуса |
| (A20) | връзка (15a) в комплекта окабеляване на арматурното табло |
| (A52) | свързване към положителния извод в комплекта окабеляване на арматурното табло |
