Основна схема на свързване от ноември 1997 г. (IX). Ръчен превключвател за къси светлини и мигач... (VW Lt 2d)

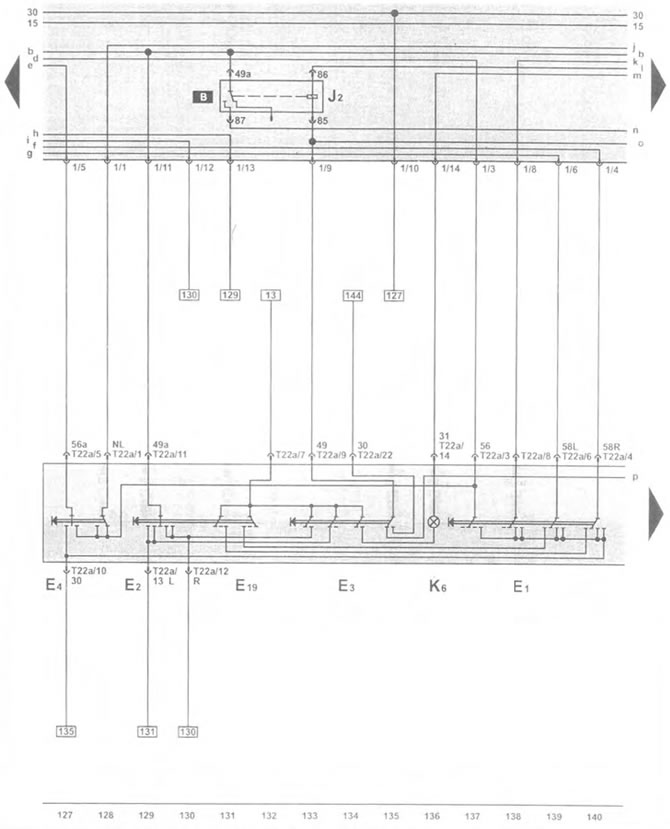

Основна схема на свързване от ноември 1997 г. (IX).

Ръчен превключвател за къси светлини и мигащи светлини, превключвател за мигачи, превключвател за аварийни светлини, превключвател за фарове, превключвател за светлини за паркиране

Ръчен превключвател за къси светлини и мигащи светлини, превключвател за мигачи, превключвател за…

Е1	превключвател на фаровете
Е2	превключвател на мигачите
Е3	превключвател на аварийните светлини
Е4	ръчен превключвател за къси светлини и мигаща светлинна сигнализация
Е19	превключвател за светлини за паркиране
J2	реле за аварийни светлини
К6	сигналната светлина на устройството за аварийно светлинна сигнализация
Т22а	конектор за окабеляване

Оригиналната статия е достъпна на: VWMANUAL

Тази статия е достъпна на руски, английски, беларуски, украински, сръбски, хърватски, румънски, полски, словашки, унгарски

Текстът е проверен: Колесников Артем
