Система за управление на двигателя AGX 2.5 TDI от ноември 1997 г. (VI).

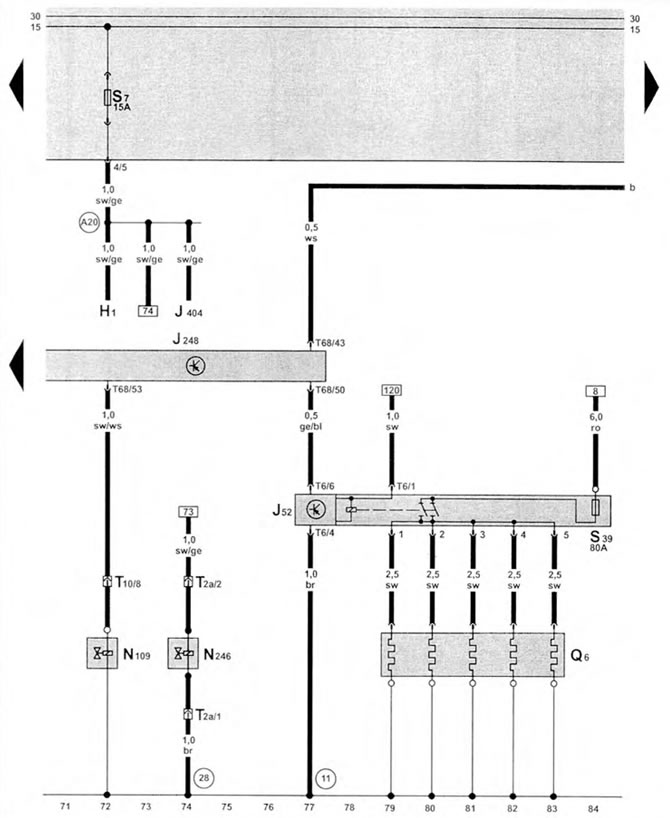

Блок за управление на впръскването на дизелово гориво, спирателен клапан за гориво, реле за подгревни свещи
| H1 | сигнал |
| J52 | реле за подгревни свещи, близо до акумулатора |
| J248 | блок за управление на впръскването на дизелово гориво, близо до акумулатора |
| J4C4 | реле за разтоварване за клема 15 под седалката на водача |
| N109 | спирателен клапан за гориво |
| N246 | вентилационен клапан за охладителната система |
| Q6 | подгревни свещи |
| S39 | ножов предпазител за подгревни свещи, на релето за подгревни свещи |
| Т2а | конектор за окабеляване, 2-пинов, близо до разширителния резервоар |
| Т6 | конектор за окабеляване, 6-пинов |
| Т10 | конектор за окабеляване, 10-пинов, лява страна на двигателя |
| Т68 | конектор за окабеляване, 68-пинов |
| (11) | връзка към "маса" |
| (28) | заземяване от лявата страна на предната стена |
| (A20) | връзка (15a) в комплекта окабеляване на арматурното табло |
