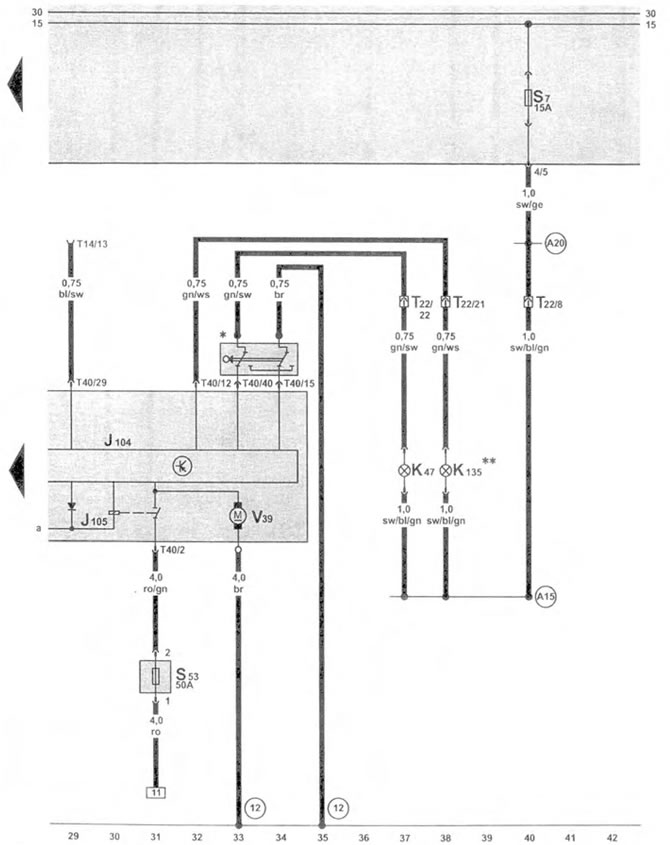

Антиблокираща спирачна система ABS с електронно заключване на диференциала EDS от ноември 1997 г. (III)
| J104 | ABS контролен блок с EDS, отляво в двигателния отсек |
| J105 | реле на връщащата помпа на ABS |
| К47 | предупредителна лампа за ABS на арматурното табло |
| К135 | предупредителна лампа EDS ** на арматурното табло |
| S53 | предпазител на помпата за връщане на ABS, под шофьорската седалка |
| Т14 | конектор за окабеляване, 14-пинов, в долната част на купето, отпред вляво, конектор за тестера VAG 1551 |
| Т22 | конектор за окабеляване, 22-пинов |
| Т40 | конектор за окабеляване, 40-пинов |
| V39 | възвратна помпа на ABS |
| * | Когато многопиновият конектор за окабеляване е изваден, контактите в корпуса на многопиновия конектор се свързват помежду си чрез джъмпер. |
| ** | Индикаторната лампа за електронното заключване на диференциала (EDS) на арматурното табло е обозначена като ABD (автоматична диференциална спирачка). |
