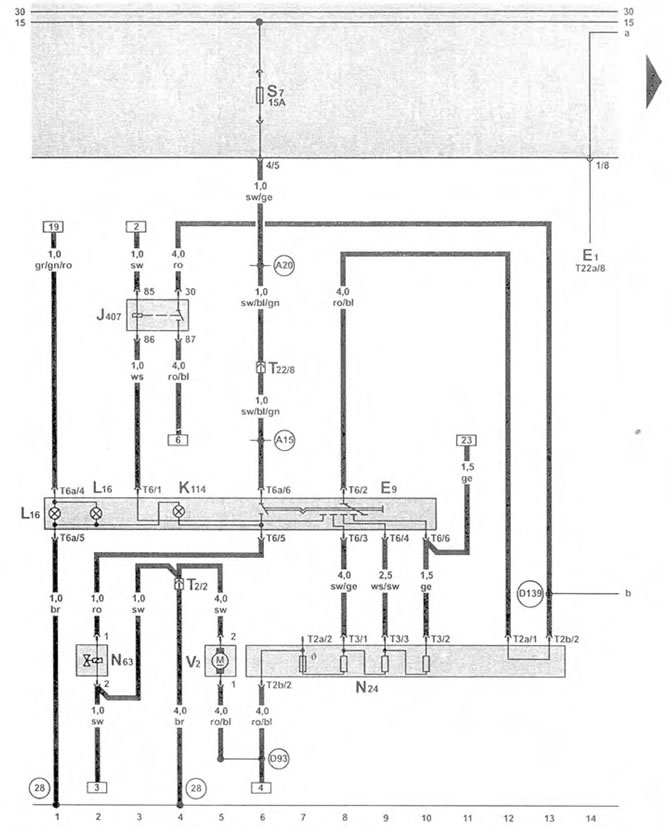

Климатик за автомобили с двигатели AGK и ATA 2.8 TDI от ноември 1998 г. (I)
| E1 | превключвател на фаровете |
| E9 | превключвател на вентилатора за подаване на свеж въздух |
| J407 | реле на вентилатора за подаване на свеж въздух - етап 4. От дясната страна на двигателния отсек |
| K114 | индикаторна лампа за подаване на свеж въздух и режим на рециркулация на въздуха |
| L16 | лампа за осветление на регулатора на подаването на свеж въздух |
| N24 | допълнителен резистор за вентилатор за подаване на свеж въздух с предпазител за прегряване |
| N63 | двойнодействащ клапан за подаване на свеж въздух и клапи за рециркулация на въздуха |
| T2 | конектор за окабеляване, 2-пинов, заден в двигателния отсек |
| T2a | конектор за окабеляване, 2-пинов |
| T2b | конектор за окабеляване, 2-пинов |
| T3 | конектор за окабеляване, 3-пинов |
| Т6 | конектор за окабеляване, 6-пинов |
| Т6а | конектор за окабеляване. 6-пинов |
| Т22 | конектор за окабеляване, 22-пинов, ляв под арматурното табло |
| Т22а | 22-пинов конектор за окабеляване на превключвателя на фаровете |
| V2 | вентилатор за подаване на свеж въздух |
| (28) | връзка към "маса" |
| (A15) | свързване към положителния полюс (15), в комплекта за окабеляване на арматурното табло |
| (А20) | връзка към положителния полюс (15A), включена в комплекта за окабеляване на арматурното табло |
| (D93) | връзка 1 (вентилатор), включено в комплекта окабеляване в двигателния отсек |
| (D139) | връзка 2 (вентилатор), включено в комплекта окабеляване в двигателния отсек |
