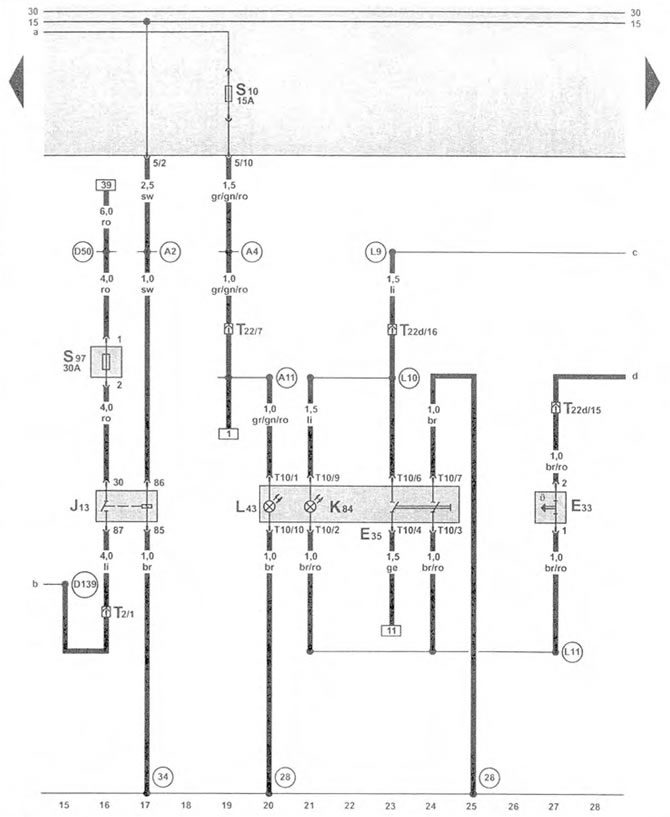

Климатик за автомобили с двигатели AGK и ATA 2.8 TDI от ноември 1998 г. (II)
| Е33 | превключвател за температура на изпарителя |
| Е35 | превключвател на климатика |
| J13 | реле на вентилатора за подаване на свеж въздух, под шофьорската седалка |
| К84 | предупредителна лампа за климатик |
| L43 | лампа за осветяване на превключвателя на климатика |
| S97 | предпазител 1 за вентилатор за подаване на свеж въздух, под шофьорската седалка |
| Т2 | конектор за окабеляване, 2-пинов, заден в двигателния отсек |
| Т10 | конектор за окабеляване, 10-пинов |
| Т22 | конектор за окабеляване, 22-пинов, ляв под арматурното табло |
| T22d | конектор за окабеляване, 22-пинов, ляв под арматурното табло |
| (28) | връзка към "маса" |
| (34) | заземяване, под седалката на водача |
| (A2) | свързване към положителния полюс (15), в комплекта за арматурното табло |
| (A4) | връзка към положителния полюс (58b), в комплекта на арматурното табло |
| (F11) | връзка към положителния полюс (58b) в арматурното табло |
| (D50) | връзка 1 (30), в комплекта окабеляване в двигателния отсек |
| (D139) | връзка 2 (вентилатор), включено в комплекта окабеляване в двигателния отсек |
| (L9) | връзка 1, в комплекта за окабеляване на климатика |
| (L10) | връзка 2, в комплекта за окабеляване на климатика |
| (L11) | връзка 3, включена в комплекта за окабеляване на климатика |
(Оригиналната информация е публикувана на уебсайта: www.vwmanual.ru)
