Система за управление на двигателя AUH 2.8 CDI от март 2002 г. (VIII).

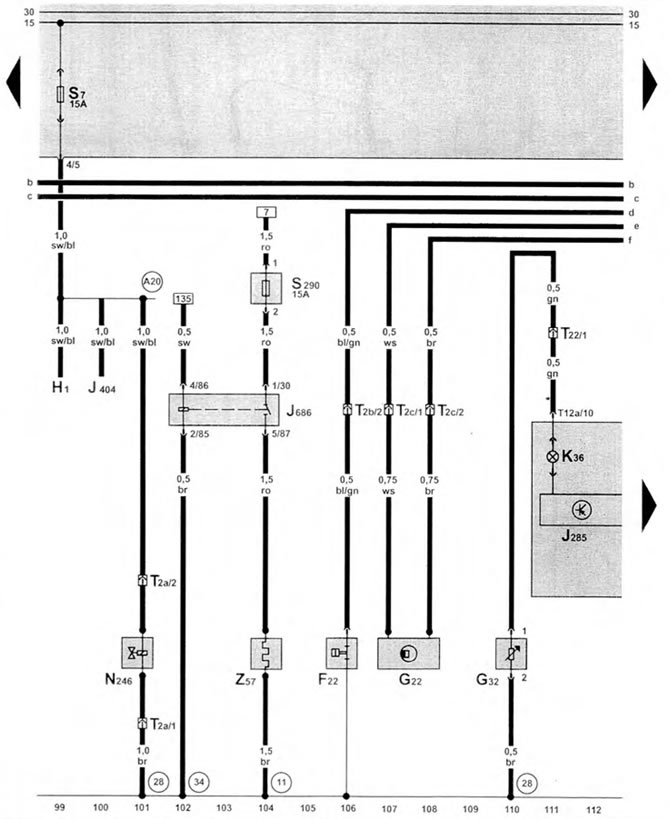

Инструментален клъстер, превключвател за налягане на маслото, сензор за скорост, индикатор за ниско ниво на охлаждащата течност, сензор за горивомер, контролен клапан за продухване на охлаждащата течност
| F22 | превключвател за налягане на маслото |
| G22 | сензор за скорост (на скоростната кутия) |
| G32 | сензор за индикатор за ниско ниво на охлаждащата течност |
| H1 | Сигнал |
| J285 | контролен блок с блок индикатори на арматурното табло |
| J404 | реле за разтоварване за клема 15, под седалката на водача |
| J686 | реле за отопление на горивния филтър |
| K36 | индикаторна лампа за ниско ниво на охлаждащата течност |
| N246 | вентилационен клапан за регулиране на продухването на охладителната система |
| S7 | предпазители в кутията с предпазители/кутията с релета |
| S290 | предпазител на нагревателя на горивния филтър, под шофьорската седалка |
| T2a | конектор за окабеляване, 2-пинов, близо до разширителния резервоар |
| T2b | конектор за окабеляване, 2-пинов, лява страна на двигателя |
| T2c | конектор за окабеляване, 2-пинов, ляв под арматурното табло |
| T12a | конектор за окабеляване, 12-пинов |
| T22 | конектор за окабеляване, 22-пинов, ляв под арматурното табло |
| Z57 | отопление на горивния филтър |
| (11) | връзка към "маса" |
| (28) | връзка към "маса" |
| (34) | заземяване, под седалката на водача |
| (A20) | връзка (15a) в комплекта окабеляване на арматурното табло |
