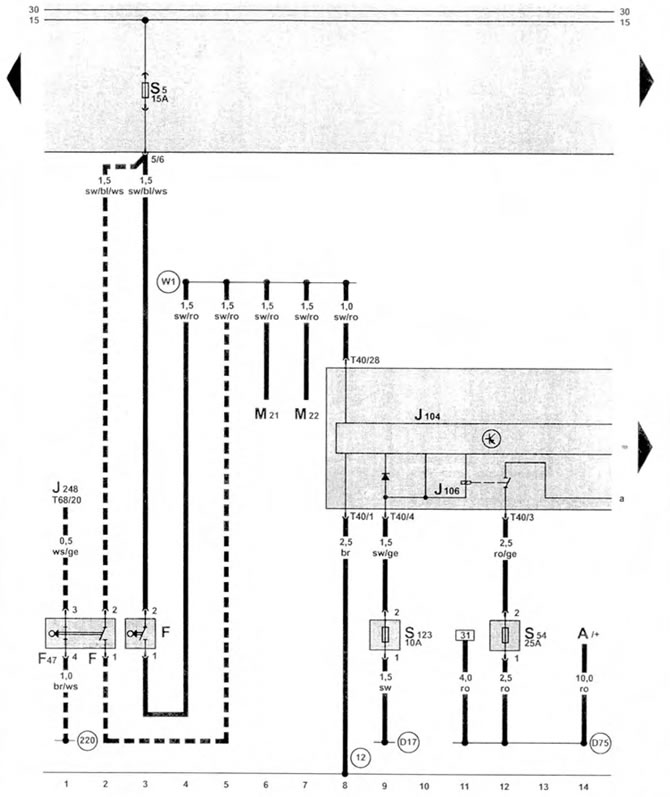

Антиблокираща спирачна система ABS с електронно заключване на диференциала EDS от ноември 1997 г. (I)
| A | батерия |
| F | превключвател на стоп светлините |
| F47 | превключвател на педала на спирачката, в долната част на кабината, отпред вляво |
| J104 | ABS контролен блок с EDS, отляво в двигателния отсек |
| J106 | реле на ABS електромагнитен клапан |
| J248 | блок за управление на впръскването на дизелово гориво, близо до акумулатора |
| M21 | лява стоп светлина и лява задна крушка за паркиране |
| M22 | дясна стоп светлина и дясна крушка на задната габаритна светлина |
| S54 | предпазител на клапана на ABS системата, под шофьорската седалка |
| S123 | предпазител за блока за управление на ABS, под шофьорската седалка |
| T40 | конектор за окабеляване, 40-пинов |
| T68 | 68-пинов конектор за окабеляване на управляващия блок за системата за впръскване на дизелово гориво |
| (12) | заземителна връзка, ляво в предния двигателен отсек |
| (220) | връзка с тялото (сензор за маса) включен в кабелния сноп на двигателя |
| (D17) | свързване към положителния полюс -1- (15) в комплекта окабеляване на двигателя |
| (D75) | свързване към положителния полюс -2- (15) в комплекта окабеляване на двигателя |
| (W1) | свързване към положителния полюс (54) в комплекта кабели отзад |
| - - - | само за двигатели AHD и AGX |
