Система за управление на двигателя AUH 2.8 CDI от март 2002 г. (X).

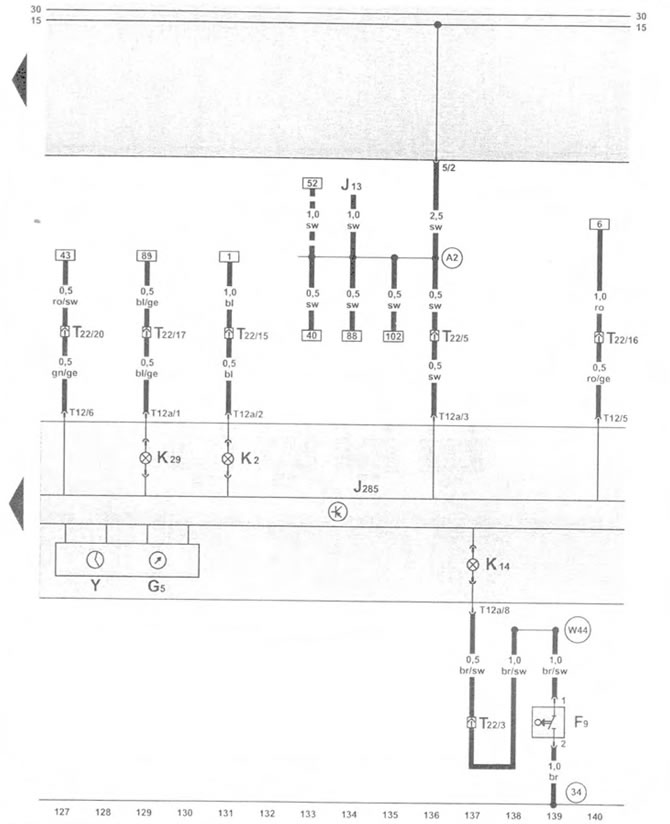

Инструментален клъстер, тахометър, индикатори, превключвател на стоп светлините, аналогов часовник
| F9 | превключвател за управление на сигнала за купа сено |
| G5 | тахометър |
| J13 | реле на вентилатора за подаване на свеж въздух, под шофьорската седалка |
| J285 | контролен блок с блок индикатори в арматурното табло |
| К2 | индикаторна светлина на генератора |
| К14 | предупредителна светлина за ръчната спирачка |
| К29 | индикаторна лампа за продължителност на предварителното загряване |
| Т12 | конектор за окабеляване, 12-пинов |
| Т12а | конектор за окабеляване, 12-пинов |
| Т22 | конектор за окабеляване, 22-пинов, ляв под арматурното табло |
| Y | аналогов часовник (по избор с тахометър) |
| (34) | заземяване, под седалката на водача |
| (A2) | свързване към положителния полюс (15) в комплекта окабеляване на арматурното табло |
| (W44) | съединение (управление на ръчната спирачка) включени кабели отзад |
| --- | само за автомобили с електронен имобилайзер на двигателя |
