Внимание!
- След монтажа на компонентите на изпускателната система е необходимо да се провери липсата на вътрешно напрежение в системата, както и наличието на достатъчно разстояние между компонентите на системата и каросерията. Ако е необходимо, развийте двойната скоба и затягащата скоба и подравнете водосточната тръба и ауспуха така, че да има достатъчно разстояние до каросерията и окачването да е натоварено равномерно.
- Сменете самозатягащите се гайки.

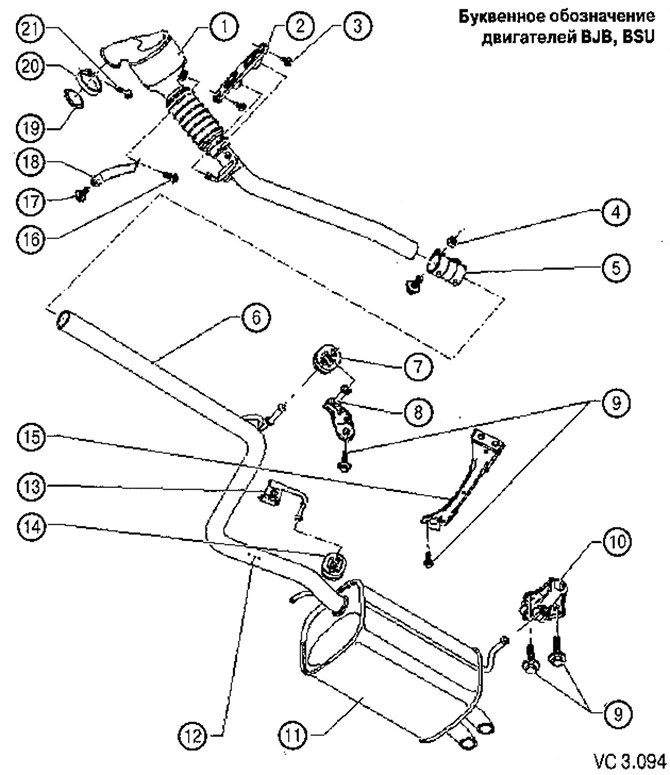

Списък на частите и възлите с бележки относно изпълнението на монтажните работи за Фигура VC 3.094
1. Даунпайп с катализатор.
2. Скоба.
3. Винт за монтаж на скобата: 25 Nm.
4. Гайка на двойния скобен болт: 25 Nm.
5. Двойна скоба.
6. Изпускателна тръба.
7. Окачване.
8. Скоба.
9. Монтажен винт на скобата за окачване: 25 Nm.
10. Скоба с окачване.
11. Заден ауспух.
12. Точка на прекъсване:
- обозначено върху тръбата с помощта на щамповани точки;
- при серийното производство изпускателната тръба и задният ауспух са монтирани като една неразделна част. При ремонт тръбата и ауспухът се доставят отделно;
- за свързването им е предоставена двойна скоба;
- монтажно положение на задната двойна скоба;
- затегнете равномерно резбовите съединения на двойната скоба;
- въртящ момент на затягане на резбовите съединения на двойната скоба: 25 Nm.
13. Скоба.
14. Окачване.
15. Напречна греда.
16. Винт за тръба към скобата: 40 Nm.
17. Винт за монтаж на скобата: 40 Nm.
18. Подкрепа.
19. Уплътняване.
20. Скоба.
21. Винт за затягане на скобата: 7 Nm.
