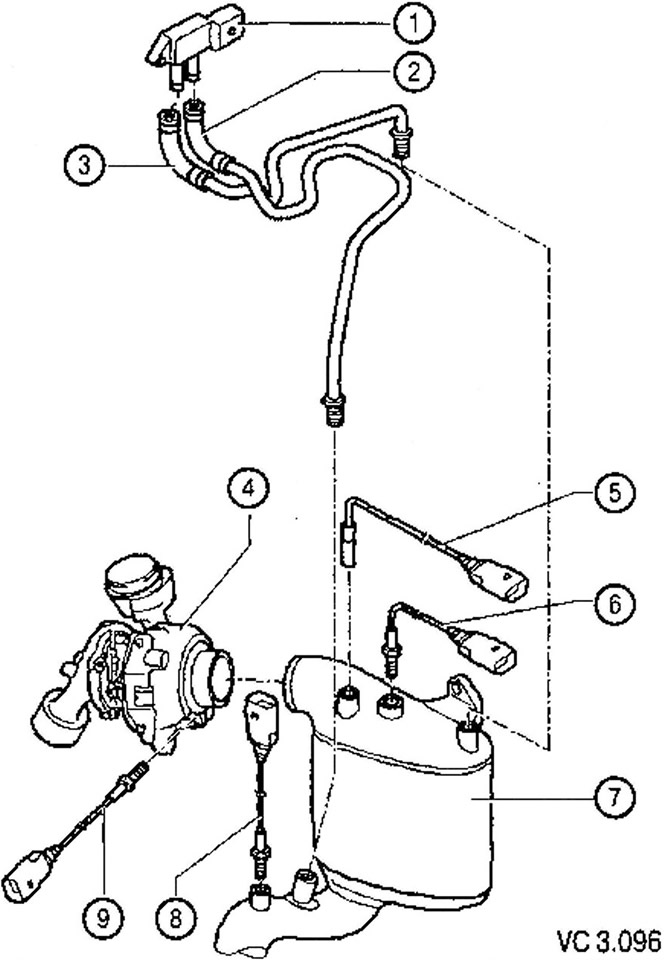

Списък на части и възли с бележки относно монтажната работа към фигура VC3.096:
1. Сензор за налягане на отработените газове (G450).
2. Контролна линия:
- връзка към изхода на филтъра за твърди частици: диаметър 8 мм.
3. Управление на багажника:
- връзка към входа на филтъра за твърди частици: диаметър 10 мм.
4. Турбокомпресор.
5. Температурен датчик пред филтъра за твърди частици (G506): 45 Nm:
- Нанесете високотемпературна грес върху резбите.
6. Ламбда сонда (G39): 50 Nm:
- нанесете високотемпературна грес върху резбата на сензора (само резба).
7. Филтър за твърди частици.
8. Температурен сензор зад филтъра за твърди частици (G527): 45 Nm:
- Нанесете високотемпературна грес върху резбите.
9. Сензор за температура на турбокомпресора (G507): 45 Nm:
- Нанесете високотемпературна грес върху резбите.
