Схема на свързване на вакуумния маркуч (VW Caddy 3)

Съдържание: Автомобили с филтър за твърди частици ↓ Автомобили без филтър за твърди…↓

Автомобили с филтър за твърди частици

Списък на възлите и частите за чертеж VC3.088:
1. Турбокомпресор.
2. Свързваща тръба за въздушен филтър/турбокомпресор.
3. Възвратен клапан.
4. Към усилвателя на спирачките (стрелка).
5. Електромагнитен клапан за ограничаване на налягането на турбото (N75).
6. Въздушен филтър.
7. Цилиндрова глава/цилиндров блок.
8. Всмукателен колектор.
9. Клапан обходного канал за топлообменника система за рециклиране ОГ.
10. Топлообменник на EGR.
11. EGR клапан (M18).
12. Превключващ клапан на охладителя на EGR (N345).
13. Възвратен клапан.
14. Възвратен клапан.

Автомобили без филтър за твърди частици

Текстът е копиран от този портал (www.VWManual.ru)

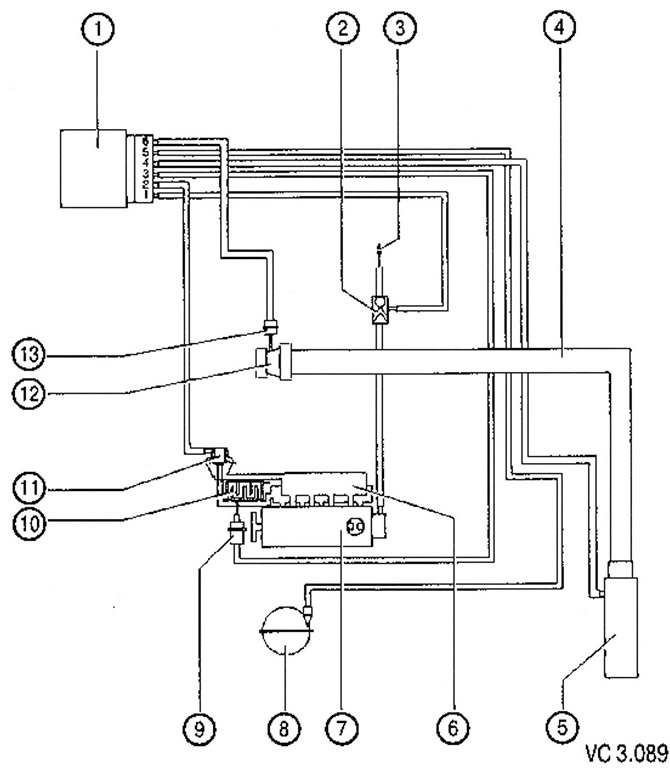

Списък на възлите и частите за чертеж VC3.089:
1. Блок на соленоиден клапан.
2. Възвратен клапан.
3. Към усилвателя на спирачките (стрелка).
4. Свързваща тръба въздушен филтър - турбокомпресор.
5. Въздушен филтър.
6. Всмукателен колектор.
7. Цилиндрова глава/цилиндров блок.
8. Вакуум-приемник.
9. Клапан обходного канал за топлообменника система за рециклиране ОГ.
10. Топлообменник на EGR.
11. EGR клапан (N18).
12. Турбокомпресор.
13. Възвратен клапан.
