1.9L BLS и BSU система за подаване на въздух с турбокомпресор (VW Caddy 3)

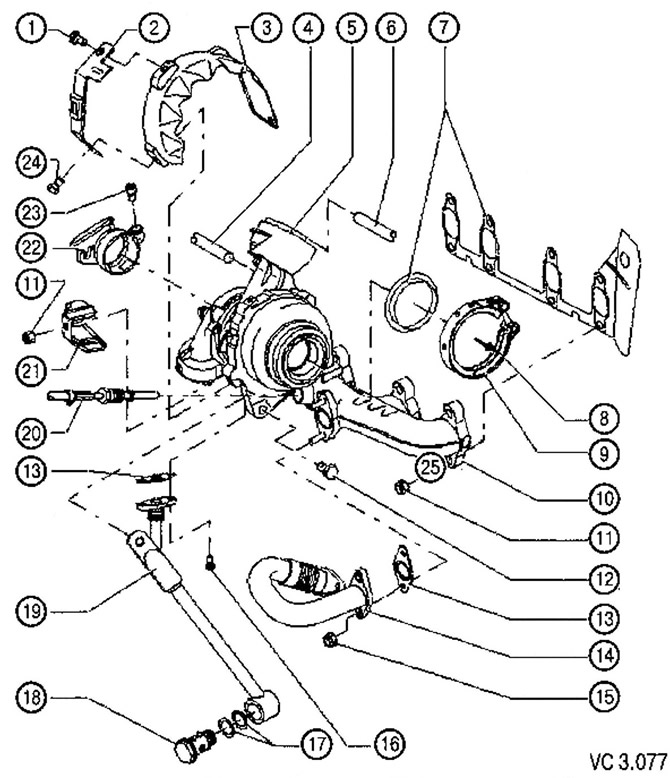

Списък на възлите и частите на всмукателния тракт на 1.9 L дизелови двигатели BLS и BSU с технологични бележки за ремонти съгласно Фигура VC3.077:
1. Винт за закрепване на топлинния екран: 10 Nm.
2. Скоба на топлинния щит.
3. Топлинен щит.
4. Маркуч за подаване на масло към турбокомпресора:
- Преди монтажа, напълнете турбокомпресора с моторно масло през маслопровода.
5. Турбокомпресор:
- може да се сменя само като цялостен комплект с изпускателния колектор.
6. Вакуумен маркуч, свързващ вакуумната камера с блока на електромагнитния клапан.
7. Запечатване:
- сменете с нов по време на монтажа.
8. Към филтъра за твърди частици.
9. Скоба, свързваща турбокомпресора към филтъра за твърди частици: 7 Nm.
10. Изпускателен колектор:
- сменяйте само като цялостен модул с турбокомпресор.
11. Гайка за монтаж на изпускателния колектор: 25 Nm:
- сменете с нов по време на монтажа.
12. Винт за закрепване на турбокомпресора към опората: 25 Nm.
13. Запечатване:
- сменете с нов по време на монтажа.
14. Тръба за рециркулация на отработените газове.
15. Гайка за закрепване на фланеца на тръбата система за рециклиране ДВ: 25 Нм:
- сменете с нов по време на монтажа.
16. Винт за закрепване на фланеца на опората на турбокомпресора: 15 Nm.
17. Уплътнителен пръстен:
- сменете с нов по време на монтажа.
18. Кух болт за източване на масло в картера на двигателя: 60 Nm.
19. Опора на турбокомпресора, включително канал за източване на маслото.
20. Сензор за температура на отработените газове (G235): 45 Nm:
- Преди монтажа, смажете резбите на сензора с термоустойчива паста.
21. Щит.
22. Входна свързваща тръба (в турбокомпресора) въздуховод.
23. Затягащ винт: 9 Nm.
24. Винт за закрепване на топлинния екран: 10 Nm.
