Компоненти и възли на системата за рециркулация на отработените газове (VW Caddy 3)

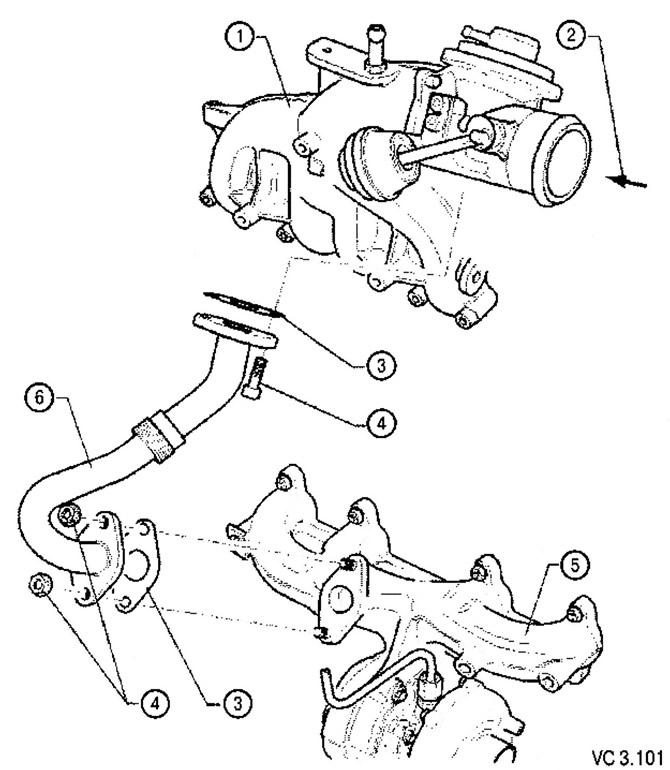

Списък на частите и възлите с бележки относно монтажните работи за Фигура VC3.101:
1. Всмукателен колектор с EGR клапан и въздушен амортисьор.
- затегнете монтажните болтове с въртящ момент от 22 Nm.
2. От интеркулера.
3. Уплътнение:
- сменете с нов по време на монтажа.
4. Закрепващ винт на фланеца на свързващата тръба: 22 Nm.
5. Изпускателен колектор.
6. Свързваща тръба.

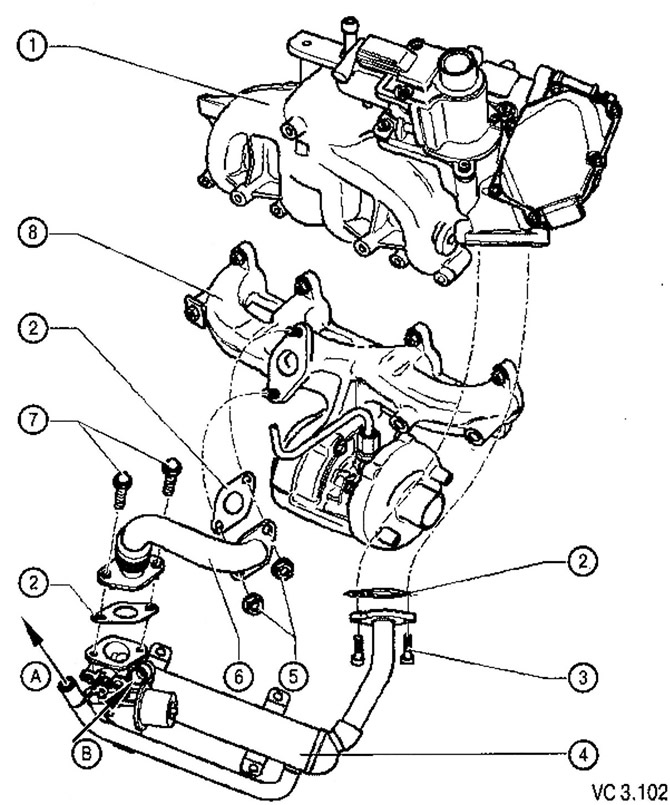

Списък на частите и възлите с бележки относно монтажните работи за Фигура VC3.102:
1. Всмукателен колектор:
- с клапан за рециркулация на отработените газове (N18) и задвижващ мотор на въздушната клапа (V157).
2. Уплътнение:
- сменете с нов по време на монтажа.
3. Винтове за закрепване на фланеца на топлообменника: 22 Nm.
4. Топлообменник EGR с вакуумно задвижване и байпасен клапан:
- може да се замени само като цялостен модул с EGR радиатора;
- управлява се чрез вакуумна линия от превключващия вентил на радиатора на EGR (N345).
5. Гайки за закрепване на фланеца на свързващата тръба: 22 Nm.
6. Свързваща тръба
7. Винтове за закрепване на фланеца на свързващата тръба: 22 Nm.
8. Изпускателен колектор.
A. Към фитинга на маркуча на охладителната система.
Б. От задния маркуч на охладителната система.
