Устройство топливной системы
Силовой агрегат. Топливная система (бензин). Фольксваген Пассат B5

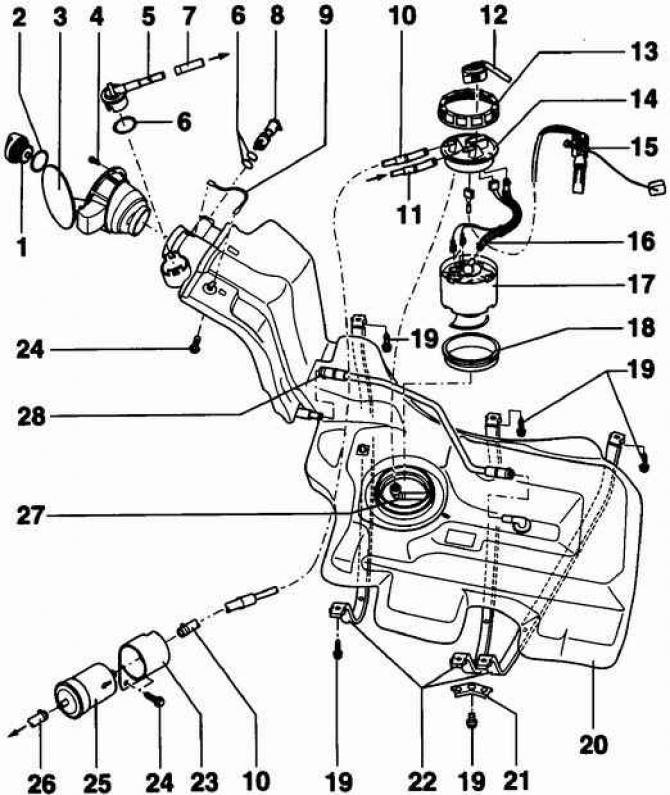

Топливный бак автомобилей с бензиновыми двигателями

• 1 - пробка;
• 2 - уплотнительное кольцо. При наличии повреждений замените уплотнительное кольцо.
• 3 - крышка топливозаливной горловины;
• 4 - болт;
• 5 - клапан. При снятии клапана извлеките его из наполнительного штуцера, потянув вверх. При установке клапана в вертикальное положение клапан открыт, а при повороте его под углом 45° клапан должен быть закрыт;
• 6 - уплотнительное кольцо. При наличии повреждений замените уплотнительное кольцо;
• 7 - вентиляционный шланг. Шланг черного цвета крепится сбоку топливного бака и идет к канистре с древесным углем;
• 8 - вентиляционный клапан. При снятии, извлеките клапан из наполнительного штуцера. Перед установкой клапана снимите крышку топливозаливной горловины;
• 9 - провод, соединенный с массой автомобиля;
• 10 - напорный трубопровод черного цвета. По напорному трубопроводу осуществляется подача топлива к топливному фильтру;
• 11 - возвратный трубопровод синего цвета. Возвратный трубопровод идет от двигателя;
• 12 - четырехконтактный электрический разъем. К электрическому разъему подсоединены провода датчика уровня топлива и топливного насоса;
• 13 - фланцевая гайка 60 Нм;
• 14 - фланец. При установке фланца, метка на фланце, должна совместиться с меткой на топливном баке;
• 15 - датчик уровня топлива;
• 16 - трубопровод подачи топлива;
• 17 - топливный насос. Замену топливного насоса необходимо производить вместе с фланцем и трубопроводом подачи топлива;
• 18 - уплотнительное кольцо. При наличии повреждений используй те новое уплотнительное кольцо. Перед установкой уплотнительного кольца смочите его в бензине;
• 19 - болты 25 Нм;
• 20 - топливный бак;
• 21 - крепежная пластина;
• 22 - ленты для крепления топливного бака. Ленты для крепления имеет разную длину. Отверстие в ленте расположено с передней стороны топливного бака;
• 23 - держатель топливного фильтра;
• 24 - болт 10 Нм;
• 25 - топливный фильтр. Стрелка на корпусе топливного фильтра показывает направление потока топлива;
• 26 - напорный трубопровод черного цвета. Трубопровод идет к топливной магистрали;
• 27 - трубопровод возврата топлива синего цвета;
• 28 - вентиляционный шланг

Топливная система автомобиля состоит из топливного бака, трубопроводов, топливного фильтра, топливного насоса и системы впрыска топлива.


Топливный бак, изготовленный из пластика, расположен под днищем в задней части автомобиля. Вентиляция топливного бака осуществляется через закрытую систему удаления воздуха. При вентиляции топливного бака пары топлива улавливаются канистрой с древесным углем.

Предупреждение: Бензин чрезвычайно огне- и взрывоопасен, поэтому необходимо проявлять осторожность при работе на любой части топливной системы.

Предупреждение: Работы на топливной системе необходимо производить в хорошо проветриваемом помещении, для чего можно открыть все окна и двери для создания сквозняка.

Предупреждение: При работе на топливной системе не пользуйтесь открытым огнем, электросваркой и инструментами, при работе с которыми могут образоваться искры. Проверьте, что в непосредственной близости от рабочего места находится заряженный огнетушитель.

Предупреждение: Для защиты глаз от попадания в них топлива пользуйтесь очками. При попадании топлива на кожу промойте это место обильным количеством воды.

Предупреждение: Емкость, в которой находится топливо, содержит пары топлива и потенциально взрывоопасна.

Предупреждение: При работе с топливной системой соблюдайте чистоту, так как грязь, попавшая в каналы топливной системы, может их заблокировать, что нарушит нормальную работу двигателя.

Предупреждение: У переднеприводных автомобилей с дизельными двигателями в топливном баке отсутствует топливный насос. У полноприводных автомобилей с дизельными двигателями в топливном баке установлен топливный насос.

Перед снятием топливного бака откачайте из бака топливо.


Снятие топливного бака производите из-под автомобиля. Для поддержки топливного бака используйте домкрат.

Даже в пустом топливном баке присутствуют пары топлива, которые взрывоопасны, поэтому соблюдайте осторожность.

После установки топливного бака запустите двигатель и проверьте герметичность топливной системы.
