Барабанные тормозные механизмы задних колес
Шасси. Тормозная система. Фольксваген Пассат B4

Главная > Passat > Пассат B4 > Шасси > Тормозная система > Барабанные тормозные механизмы задних колес
            0


Замена тормозных колодок



Тормозные колодки заменять только парами одновременно на обоих колесах колодками указанной марки.

Для снятия (рис. 7-14 и 7-15) поднять заднюю часто автомобиля, установить на подставки и снять задние колеса. Снять тормозной барабан, как указано ниже. Щипцами снять стопорные шайбы с направляющими пружинами.

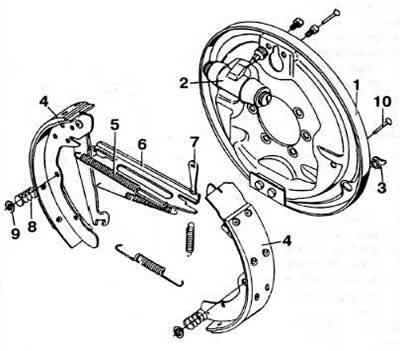

Рис. 7-14. Детали барабанного тормозного механизма заднего колеса:
1 — щит тормоза;
2 — колесный цилиндр;
3 — пробка смотрового отверстия;
4 — тормозная колодка;
5 — стяжная пружина;
6 — разжимная планка;
7 — планка механизма автоматической регулировки зазора между колодками и барабаном;
8 — направляющая пружина;
9 — стопорная шайба;
10 — опорный палец.

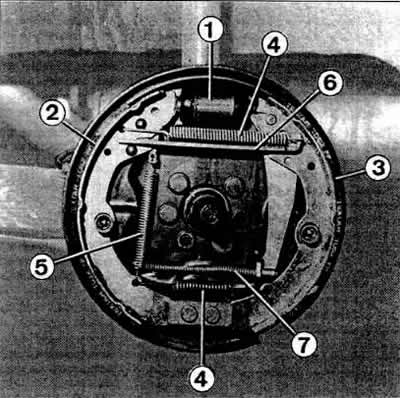

Рис. 7-15. Барабанный тормозной механизм заднего колеса:
1 — колесный цилиндр;
2 — прижимная тормозная колодка;
3 — отжимная тормозная колодка;
4 — стяжная пружина;
5 — пружина механизма автоматической регулировки зазора между колодками и барабаном;
6 — разжимная планка;
7 — трос привода стояночного тормоза.



Руками снять тормозные колодки из нижней опоры. Снять нижнюю стяжную пружину. Отсоединить трос привода стояночного тормоза от рычага.

С помощью щипцов отсоединить натяжную пружину от планки механизма автоматической регулировки зазора между колодками и барабаном и стяжную пружину. Вынуть колодки из барабана. Зажать в тиски разжимную планку в сборе с тормозными колодками и отсоединить нажимную пружину.

При снятии колодок удерживать на месте поршни колесного цилиндра специальными щипцами или с помощью проволоки. Для установки присоединить нажимную пружину и установить тормозную колодку на разжимную планку. Установить планку механизма автоматической регулировки зазора между колодками и барабаном выступом в сторону щита тормоза Установить на разжимную планку тормозную колодку с рычагом привода стояночного тормоза. Присоединить верхнюю стяжную пружину. Присоединить к рычагу трос привода стояночного тормоза Установить концы тормозных колодок на поршни колесного цилиндра. Присоединить нижнюю стяжную пружину. Установить тормозные колодки в нижнюю опору. Присоединить пружину к планке автоматической регулировки зазора. Установить направляющие пружины со стопорными шайбами. Установить тормозной барабан и отрегулировать зазор в подшипниках ступицы, как указано в разделе «Задняя подвеска» Нажать один раз до отказа на педаль тормоза для установки тормозных колодок в рабочее положение.

Снятие и установка тормозных барабанов



Тормозные барабаны заменять только парами. Поднять заднюю часть автомобиля, установить на подставки и снять задние колеса. Отверткой, продетой через отверстие для болта крепления колеса, отжать вверх планку механизма автоматической регулировки зазора между колодками и барабаном. Снять колпак ступицы. Снять шплинт и зубчатый стопор гайки ступицы. Отвернуть гайку ступицы и снять шайбу. Вынуть внутреннее кольцо подшипника ступицы. Снять тормозной барабан. Установка тормозного барабана ведется в порядке, обратном снятию, с учетом следующего:


  • перед установкой барабана заложить в ступицу универсальную смазку:
  • отрегулировать зазор, как указано в разделе ««Задняя подвеска» и поставить новый шплинт гайки ступицы.

Снятие и установка колесных цилиндров



Поднять заднюю часть автомобиля, установить на подставки и снять колеса. Снять тормозной барабан, как указано выше. Снять тормозные колодки, как указано выше. Отсоединить тормозной шланг и заглушить его отверстие. Отвернуть болты крепления колесного цилиндра и снять цилиндр. Очистить детали и проверить их состояние. Заменить поврежденные или изношенные детали.

Установить колесный цилиндр на место. Завернуть и затянуть болты крепления цилиндра. Присоединить тормозной шланг. Установить тормозные колодки и барабан.

Удалить воздух из гидропривода тормозов, как указано ниже.
